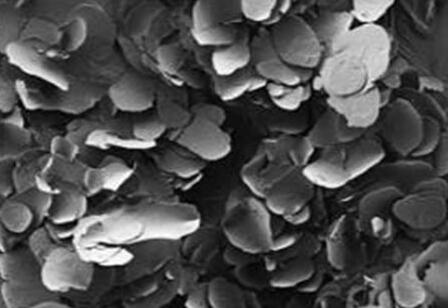

二维软磁粉体是由颗粒状或者球形软磁粉(主要为Fe, Ni, Co类合金)经特殊片状化处理制得。这类软磁合金具有较高饱和磁感应强度、高磁导率、低损耗等特性。经过片状化处理后突破Snoek极限,二维软磁粉体厚度会影响磁性片材特性。在流过交流电流的导体中,频率越高,电流则越会集中于导体表面。这称为集肤效应,而电流流过的深度则称为集肤深度。复数导磁率虚部μ''表示的是软磁材料的噪音吸收效果。软磁材料中所使用的二维软磁金属粉片厚度若低于集肤深度,那么虚部μ''的数值则会变大。因此,通过控制二维软磁粉的厚度及取向等,便可得到符合目的的导磁率-频率特性的软磁材料。WAVE-VECTOR™-SFP是一款对复数导磁率实部μ'与虚部μ''达到控制的独特二维软磁粉体。通过合理设计的粉体在GHz时会发生畴壁共振和自然共振,有利于对电磁波的吸收,以这类粉体作为吸收剂制作吸波材料能使用于更高的频段。
产品特点
·长径比大 | ·厚度均匀 |
·粒度集中 | ·形貌规则 |
·松比适中 | ·金属光泽 |
产品成分 |
A.D(g/cm3) |
D50(μm) |
磁导率※(@3MHz) |
SENDUST |
0.4~0.6 |
30~80 |
110~260 |
FeSiCr |
0.4~0.6 |
20~60 |
40~50 |
羰基铁 |
0.3~1.0 |
10~20 |
20~30 |
※ 粉体磁导率测试方法:50vol% 被测粉体搭配50vol%聚氨酯制作厚度0.1mm软磁薄膜,利用E4991B+16454A测试其磁导率。
