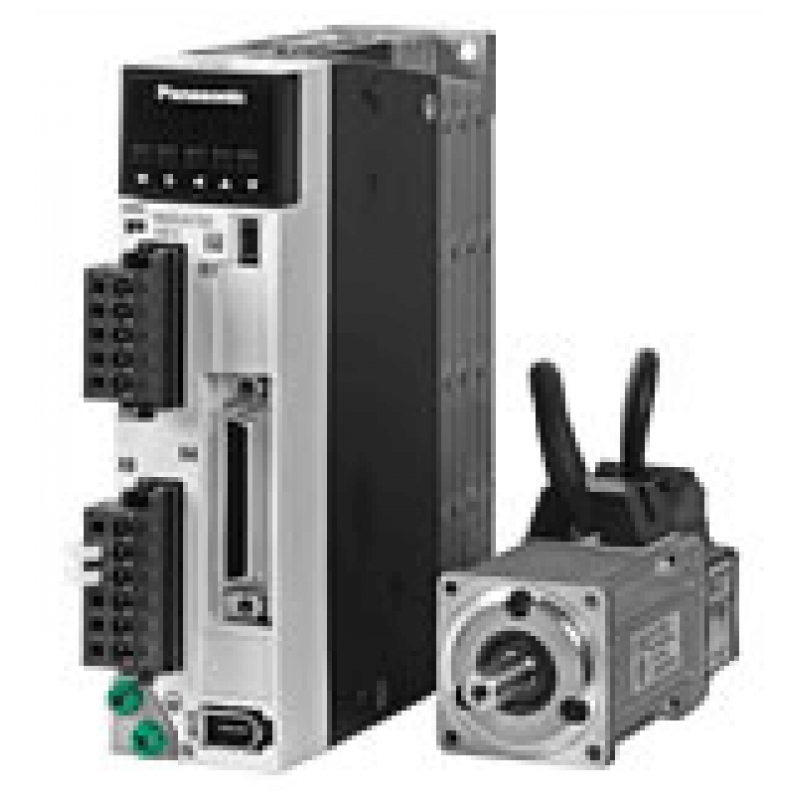

更小、更快、使用更简单。适应时代需求的伺服电机。
适用国际标准CE、UL/U-CL、TUV、KoreanKC。
特長
【视频】MINAS A6/A6N系列商品介绍
MINAS A6（A6SE系列、A6SG系列、A6SF系列）的特点与性能・功能、
Realtime Express（RTEX） 超高速网络伺服型电机 MINAS A6N系列的特点说明。

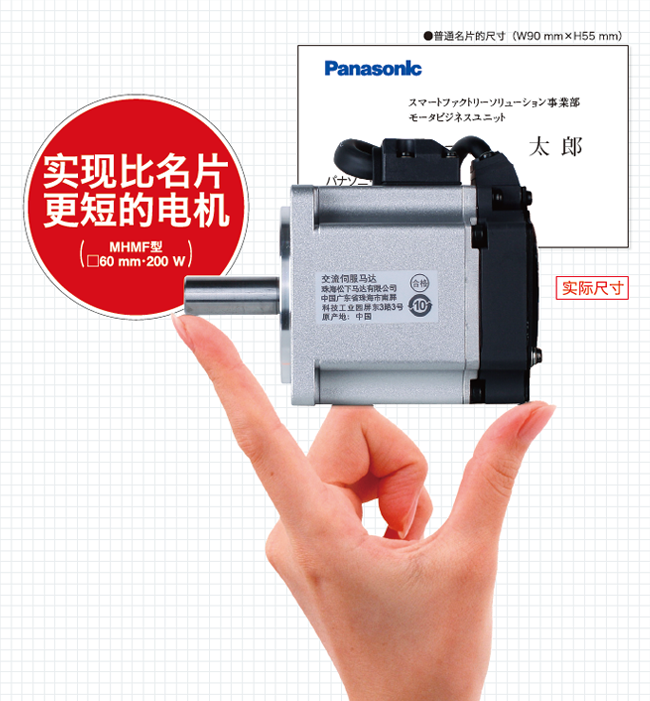

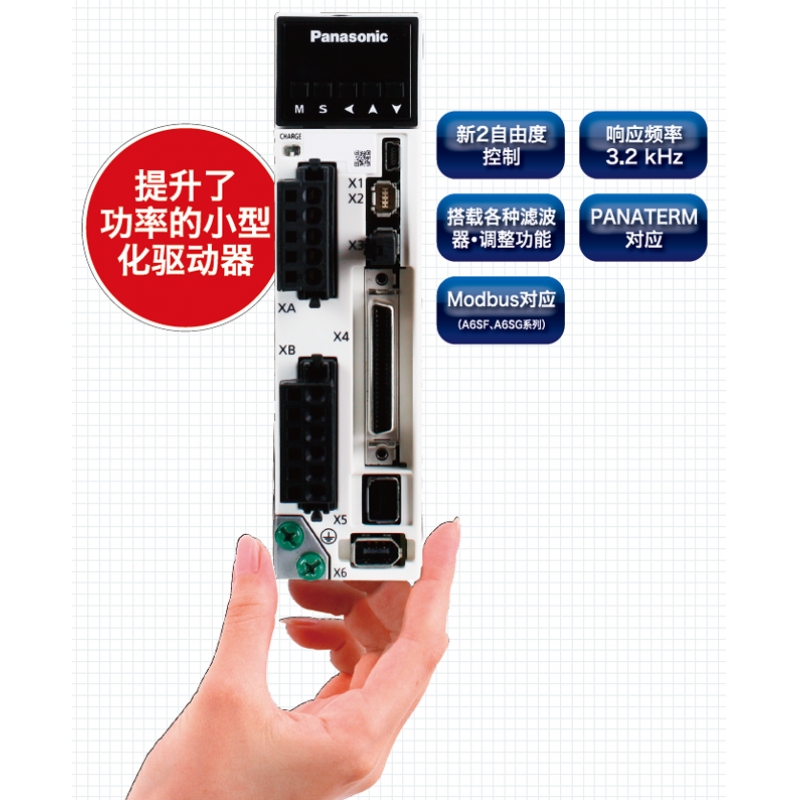

更小、更轻※1、全功率、更高速。
实现行业最高等级的高速・大转矩与小型轻量化※1
 |
※1 仅有中惯量、高惯量型。
※2 MHMF200 W
※3 MSMD200 W |
|
通过提高位置检出分辨率，实现更加平滑的高精度定位
 |
| ※4 增量式编码器。 |
|
更快速、更智能、使用更简单的升级。
实现了极速正确动作的， 高速响应・高精度定位。
|
通过CPU等硬件的更新以及搭载了当社独自开发的新型算法，实现了更高速的响应性。同时，可自动去除根据共振产生的微振动、根据机械的摇动产生的振动等，实现了高精度的定位。
|
|
通过简单的快速设定、整定时间与以前相比减少约64%※1。
|
通过新升级了的适合增益，大幅度缩短了调整时间。可自动设定・调整自适应陷波滤波器功能及各种增益。
※1 与本公司以前产品A5Ⅱ家族相比较。
|
|
提高生产性，实现响应频率3.2 kHz。
|
实现响应频率3.2 kHz。通过实现与以前机种相比139 ％的提升※1，达到更高速动作，提高生产性。
※1 与本公司以前产品A5Ⅱ家族相比较。
|
|
实现节省维护减少故障发生。
将防尘性与耐热性更好的带油封（带保护唇）电机加入阵容中
|
在原有相同规格的带油封电机阵容中，追加了防尘性与防油性更好的带油封（带保护唇）电机。此机种由于变更了油封的材质，提高了耐热性。
在粉尘、灰尘较多的使用环境、与齿轮头机械连接等情况下，请根据用途选用此机种。
●法兰口径80 ｍｍ以下的MSMF电机没有带油封（带保护唇）的机种。
●法兰口径80 mm以下的MQMF、MHMF电机有带油封（带保护唇）的机种，可与A5家族产品互换安装。
|
|
■油封对照表
| 法兰口径 | 电机种类 | 带油封 | 带油封（带保护唇） |
|---|
| □80 mm以下 | MSMF |
◎ |
丁腈橡胶（NBR) 制 |
无设定 |
|---|
| MHMF、MQMF |
◎ |
◎ |
氟素橡胶制 |
不可与A5家族安装互换 |
|---|
| □100 mm以下 | 全机种 |
◎ |
◎ |
可与A5家族安装互换 |
|---|
|
对应IP67的电机（□80 mm以下为订购品）
|
采用与电机的电源・编码器输入输出部直接连接的连接器，
提高了电机的密封性，实现了IP67。
●法兰口径□80 mm以下对应IP67的电机为订购品。
●关于适用的环境条件，请参考马达补充规格
|
|
IP是什么？
|
表示防尘・防水性能等级的国际标准规格。
(IP:Ingress Protection)
|
|
|
对于粉尘的保护等级
|
|---|
| 1 |
防护直径大于50 mm的固体外物侵入 |
| 2 |
防护直径大于12.5 mm的固体外物侵入 |
| 3 |
防护直径大于2.5 mm的固体外物侵入 |
| 4 |
防护直径大于1.0 mm的固体外物侵入 |
| 5 |
防尘形：无法完全防止粉尘侵入内部，
但侵入粉尘量不会影响电气正常运作 |
| 6 |
耐尘形：完全防止粉尘侵入内部 |
|
|
对于水的保护等级
|
|---|
| 1 |
防止垂直滴水浸入 |
| 2 |
倾斜15度以内时仍防止垂直滴水浸入 |
| 3 |
防止与垂直夹角小于60度的方向所喷洒的水浸入而造成损坏 |
| 4 |
防止各个方向飞溅而来的水浸入而造成损坏 |
| 5 |
防止来自各个方向由喷嘴喷射出的水浸入而造成损坏 |
| 6 |
防止因大浪的浸入造成损坏 |
| 7 |
防止浸在规定的水压和时间下水的浸入造成损坏 |
| 8 |
防止沉没时水浸入造成损坏 |
|
|
动态制动器功能
|
通过设定参数，在伺服使能OFF时，正方向/负方向驱动禁止时，电源断电时，异常停止时，可选择使伺服电机的U、V、W的卷线短路的动态制动器动作。 请根据机械设备的要求规格，选择设定动作时序。
|
电源突入电流抑制功能
|
接通电源时，为防止由于突入电流引起的电源配线用开关误动作，内置了突入电流抑制电阻。
|
参数初始化功能
其他驱动器功能
半闭环/全闭环（输入脉冲8 Mpps、输出脉冲 4 Mpps）对应
|
AA6SF系列可对应全闭环控制，实现指令输入8 Mpps，反馈输出4 Mpps的高分辨率、高速运转。可对应业界顶级范畴的高性能定位分辨率指令（脉冲列指令的情况下）。
●A6SE、A6SG系列不可对应全闭环控制。
●相应的外部位移传感器为AB相反馈位移传感器（一般通用品）及串行反馈位移传感器（松下协议专用品）。
|
|
自动/手动 陷波滤波器
|
搭载简单的自动设定陷波滤波器的功能。不需进行繁琐的振动频率测定便可自动检测振动，并设定陷波滤波器。
通过该陷波滤波器，可大幅降低因机械设备产生的异音和振动，实现高速响应动作。
A6家族产品搭载了5个陷波滤波器。每个的设定频率为50 Hz～5000 Hz，且都可调整深度。（其中2个可自动设定）
|
|
自动/手动 制振滤波器
|
搭载了通过安装支援软件自动设定制振滤波器的功能。制振滤波器根据指令输入去除固有的振动频率，可大幅降低停止时轴的摆动。
制振滤波器同时使用时，由以往机种的2个变更为3个（2自由度控制模式有效时由以往机种的1个变更为2个），有效的设定频率也扩大到了0.5 Hz～300.0 Hz。
|
|
负载变动抑制控制
|
根据工件的载重变化等相应的惯量也会变动，本功能可自动设定最适合的增益表。通过此方法，机械设备的动作可达到稳定状态。
|
|
再生处理功能
|
使较大惯量的负载停止时或上下轴驱动时，通过再生电阻消耗由伺服电机返回给伺服驱动器能量的功能。
●外形型号为「A型」「B型」的驱动器没有内置再生电阻。建议需要时连接推荐选购的外置再生电阻。
●外形型号为「C型」「D型」「E型」「F型」的驱动器内置了再生电阻，通过连接外置再生电阻，可达到提高再生能力的效果。
|
摩擦转矩补偿功能
|
为降低机械类摩擦的影响而提高响应性的功能。通常补偿一定动作的零漂转矩为偏载重补偿，可根据动作的方向设定动摩擦补偿，根据指令速度变化设定粘性摩擦补偿。
|
增益3段功能
|
除通常的增益切换外，追加了第3段增益切换功能。可在停止・运转时的增益中设定停止间隙时的增益。暂时提高停止间隙时的增益，可缩短定位时间并且降低振动。
|
|
惯量比切换功能
|
可通过接口的切换输入功能，可进行第1段/第2段惯量比的切换。通过该功能，可提高有/无负载等情况下，惯量增大到第2段时的响应性。
|
输入输出信号分配功能
转矩限制切换功能
|
可应用于简单的压力・张力控制，无传感器原点复位等事例中。
|
支持快速调试的多功能软件。
安装调试软件「PANATERM」
|
「安装了「PANATERM」的电脑与MINAS A6家族产品通过USB连接后，可轻松的进行参数的设定、控制状态的监视、安装的调试、机械设备的分析等。 「PANATERM」对应日语・英语・汉语3国语言。
|
 |
|
|
|
适用国际规格
 |
| 规格 | 驱动器 | 电机 |
|---|
| 欧洲EU指令 | EMC指令 |
EN55011
EN61000-6-2
EN61000-6-4
EN61800-3 |
-
|
|---|
| 低电压指令 |
EN61800-5-1
EN50178 |
EN60034-1
EN60034-5 |
|---|
机械指令
功能安全＊1 |
ISO13849-1(PL e、Cat.3)
EN61508(SIL3)
EN62061(SILCL 3)
EN61800-5-2(SIL3、STO)
IEC61326-3-1
IEC60240-1 |
-
|
|---|
| UL标准 |
UL508C
（文件No.E164620) |
UL1004-1、UL 1004-6
（文件No. E327868） |
|---|
| CSA规格 |
C22.2 No.14 |
-
|
|---|
| 韩国电波法（KC）＊2 |
KN11
KN61000-4-2,3,4,5,6,8,11 |
|---|
|
|
IEC : International Electrotechnical Commission=国际电气标准会议
E N : Europaischen Normen=欧洲标准
EMC : Electromagnetic Compatibility=电磁兼容性
U L : Underwriters Laboratories=美国保险商实验所
CSA : Canadian Standards Association=加拿大标准协会
● 出口时，请遵守当地法律法规。
＊1 A6SE、A6SG系列未对应功能安全（Safety）规格。
＊2 关于韩国电波法的注意事项
该机器是工作用电磁波发生装置(Class A)，用于家庭以外的场所。
请销售人员和客户注意。
不属于中国强制性产品认证制度（CCC: China Compulsory Certification）的认证产品。
|
|
适合欧洲EMC指令的低噪音
|
适合抑制电磁辐射噪音的欧洲EMC指令。可支持设备装置等的对应规格。
|
 |
|
对应欧洲安全规格（A6SE、A6SG系列除外）
|
准备了电机电源断电用的软件不互相干涉的2套独立电路。对应机械的低电压指令，不需要给配备电机通电断电用的电磁接触器。（最终，需要向验证机关确认）
|
|
|
对应SEMI-F47
|
对应在无负载时、轻负载时的SEMI规格中的F47电源瞬间停止规格。在半导体・液晶制造装置中有用。
●单相100 V规格的驱动器不适用。
●请确认务必在实际机器设备中，对于F47电源瞬间停止规格进行相应的测试。
|
|
|
超高速网络驱动器 Realtime Express（RTEX）MINAS A6N
追求极致的实时性
|
基本性能大幅度提升
|
 |
| ●使用A/B相反馈位移传感器时，最大4 Mpps |
|
对应多种需求的功能性
|
◎对应位置、速度、转矩的全模式（内置定位功能）
◎高精度的位置箝位&比较功能
◎从2 ms到62.5 μs自由的设定通信周期
|
|
|
简单的网络连接
|
◎兼备高性能和低成本
◎通过通信IC确立同步性
◎对应机器的开发更容易
|
|
|
 |
●Realtime Express 及 RTEX 是松下电器柱式会社的登录商标。Realtime Express 是当社独自开发的高速・同步运动控制网络。
※1：通信周期、伺服以外的从机的连接依存于上位控制器的规格。
※2：通信周期为0.0625 ms时的指令更新周期为0.125 ms。 |
|
