提高生产效率的2级检测
符合国际标准，实现最高水准的安全性能
特点
[业界最早※] 提高生产效率的2级检测
※2010年10月本公司的调查
|
■初期漏液(警报)和异常漏液(紧急停止)、按状态区分的双重检测。
在传感器背面设置前端和中心部两个检测部。传感器前方发生漏液时，如果前端检测部检测微量的初期漏液，漏液增多直至中心部，则传感器检测到异常漏液。
以往，漏液的双重检测是在不同的高度设置两台传感器，现在一台传感器即可检测。
|
 |
|
|
■单件传感器可使用。
在现有设备中增添或替换单件传感器，均可表现出2级检测的优势。
■人为错误(安装不妥)也可检测
SQ4系列不仅能检测漏液，还能检测忘记设置传感器等人为错误和传感器的异常状态。
传感器本体或各安装件脱落、安装不妥、电缆断线时呈非入光状态，与“发生漏液”一样发出相关异常信息。
|
 |
|
[业界最早※]已获安全认证。实现最高水准的安全性能。
|
■业界最早※已获安全认证。实现最高水准的安全性能。
※2010年10月本公司的调查
SQ4系统结构的安全性已符合国际标准。
为了达到可评价可编程电子控制系统等的功能安全的目的，在以往的风险评估系统(控制类别)中附加了概率论，形成更新后的ISO 13849-1：2006。

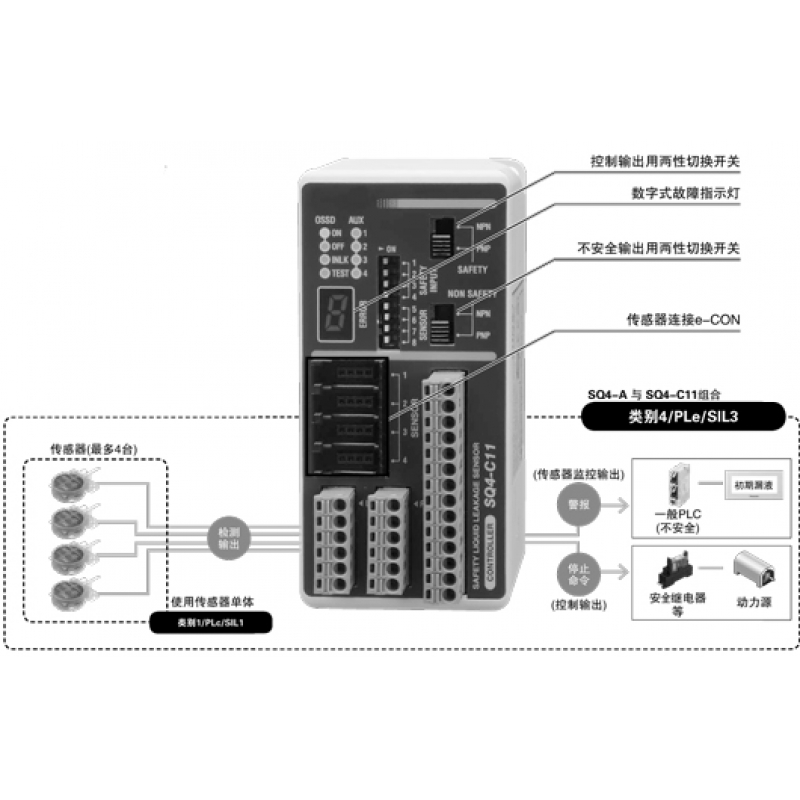

传感器《SQ4-A》和控制器《SQ4-C11》的组合符合类别4/PLe/SIL3。
传感器单体也符合类别1/PLc/SIL1。
|
 |
|
|
■双CPU实现高安全控制。
控制器配备两个独立的CPU，相互检查动作状态。信号处理回路和输出回路双重设置，确保安全性。为了进一步保证安全动作，通过FMEA※追求更高安全性。
|
 |
|
|
■控制器与各种安全设备之间搭接线，节省配线、降低成本
使用控制器的安全输入功能，可输入控制器的过渡接线、紧急停止开关和安全门开关等的安全用接点
(2NC)。将安全输出集中到一个，力求节省安全回路的配线、降低成本。
|
 |
|
