实实在在的便利
细长&高强度机身
超高性能全新光学系统
功能性的设计
|
 |
 |
 |
 |
 |
UL 、CE 、CSA 、TUV 、Korean S Mark 、GB 已取得。
UL, CSA : NRTL认证(Certified by TÜV SÜD America Inc.)
GB : 符合4584
Korean S Mark : SF4D-□-01除外
 ※1 |
 |
 |
| ※1 | 冲压设备・切断机(切纸机)适用(仅限SF4D-□-01) |
|---|
特点
|

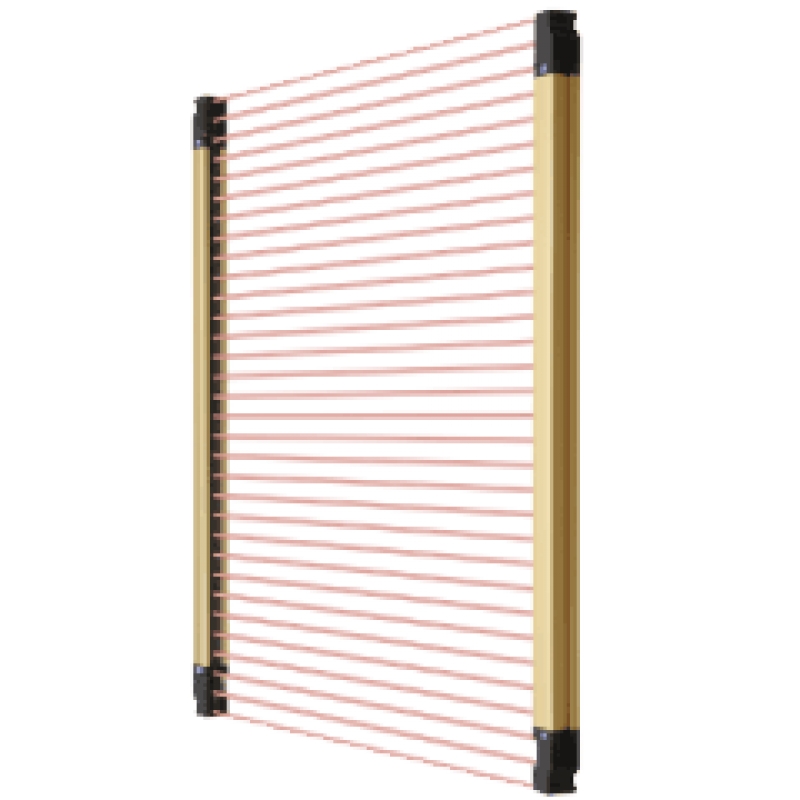

细长且兼备高刚性，进一步提高光学系统的性能。机身防尘、防液体，在恶劣的环境中都可以稳定工作的安全光幕传感器SF4D正式登场

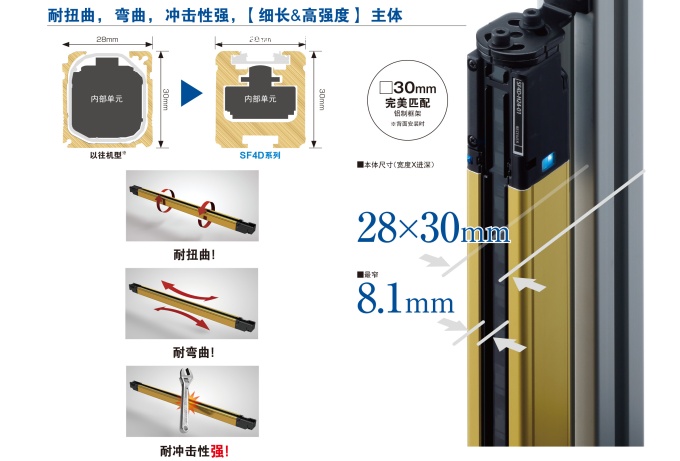

耐扭曲，弯曲，冲击性强，【细长&高强度】主体
内部单元的小型化，留有充足的余量。
通过彻底的小型化，重新定义了内部单元。在进一步提高性能的同时，将内部单元的体积比传统方式的体积降低了60%，成功实现小型化。在最优化空间结构的同时，不改变外形尺寸的情况下，实现超高强度。在保持了设备安装和接线的互换性的同时获得高强度。
|
兼顾牢固性和易安装性的安装支架
全新的安装支架结构。不仅仅强化了支架本身的刚性强度，也通过改良安装到安全光幕本体上的安装方式，大幅度提升安装部位的强度。也为您备有无死角支架和可以直接扣在铝制框架上的支架，进一步方便您使用。
|
|
|
|
|
超远距离都能够稳定工作的【高性能全新光学系列】
投光元件的高性能化
大幅提升投光性能。防尘、防污能力高，有助于延长维护、清理期限。
 |
 |
元件单位偏差的极细化本公司将独家的元件排列技术应用到安全光幕传感器上。降低投光元件和受光元件由于安装所造成的偏差和个体差异造成的质量偏差。 全新设计投光元件的配置结构有效地将投光元件的光量投射到透镜中。最大化利用投光元件中的光能，根据开口角度实现最合适的配光特性。
|
还有这些优点！
「细长＆高强度」+「超高性能的全新光学系统」能够更加容易匹配超长的光轴！
强化调整超长光轴时【扭曲】或者【弯曲】的强度，进一步优化了投光元件，配光特性，排列配置，再加上超高性能的全新光学系统，终于实现了光轴调整的简单化。
此外，还装备有辅助光轴调整的【程序指示灯】或者通过数值显示入光充裕度【数字指示灯】，进一步优化缩短光轴调整的时间
防液体，防尘
IP67、IP65(IEC)
NEMA Type13(NEMA 250)
 |
SF4D系列、适用IP67、IP65(IEC)。更是以NEMA Type13(NEMA 250)※1为标准。不仅防水，还防止冷却剂等液体※2的侵入，完美的保护内部。
|
|
从设计阶段的安全距离计算，到安装，接线，再到扩展。
追加性能提升，功能性设计的作业。
业界最高等级※的响应时间
SF4D系列的控制输出(OSSD1、OSSD2)的OFF响应时间，实现了10ms以下的业界最高等级※。(无串联、并联连接时）。有助于[串联、并联连接时18ms以下]设备的小型化。
※2016年11月，目前本公司调查数据。
|
更加容易计算安全距离的无死角设计
继承了以往机型SF4B系列的无死角设计。
L字型的配置或者U字型的配置，光轴间距不变※，实现安全距离计算的简单化。
※不含Finger型SF4D-F□(-01)
|
拆卸简单的前置电缆
继承以往机型广受好评的前置电缆。将安全光幕传感器本体安装到设备上也可以将电缆拆下。发生断线时更加易于更换。
|
最多可串联连接5台
最多可串联连接5台。（主传感器1台+子传感器4台）
最多可将光轴扩展到256轴。在进行设备扩展，检测宽度（防护高度）扩大时，在一个系统中执行保护多个位置，提高便利性。
|
根据用途选择连接方式
在安全光幕传感器选购、施工时，从基本构成到提高操作性的安全构成，可根据客户的需求来选择合适的同步方式和电缆。
|
| 使用电缆 | 5芯 | 12芯 | 8芯 | 12芯 | |
|---|---|---|---|---|---|
| 功 能 | 联锁功能 | 软件 | ○(软件) | ○(软件) | |
| 解锁功能 | ○ | ○ | ○ | ○ | |
| 测试输入功能 | ○ | ○ | ○ | ○ | |
| 辅助输出（非安全输出） | ○(软件) | ○(软件) | ○(软件) | ||
| 外部设备监控器功能 | ○(软件) | ○(软件) | ○(软件) | ||
| 屏蔽／超频功能 | 软件 | ○(软件) | |||
| 应用指示灯功能 | 软件 | ○(软件) | 软件 | ○(软件) | |
| 预防并列干扰功能 | 软件 | ||||
| 固定消隐功能 | 软件 | 软件 | 软件 | 软件 | |
| 浮动消隐 | 软件 | 软件 | 软件 | 软件 | |
| ○： | 出厂时可用 |
|---|---|
| 软件： | 设置软件可用 |
| ○（软件）： | 出厂时可用。 设定软件扩展功能 |
Y型连接器，更加节省配线
 |
使用8芯・线同步时，选择Y型连接器仅需进行5根电缆的接线作业。 |
|
对光轴调整或防护维护同样有效。利用数字指示灯的数值确认受光充裕度。
可通过「稳定入光指示灯」以及「数字指示灯」显示受光充裕度。设备安装时可实现恰当的光轴调整和施工品质的管理。
此外，感应面的污损或者松动等造成光轴偏移时，也可以通过指示灯进行确认，可以灵活应用到作业检查和防护维护作业上。
※进行光同步设置时，仅受光器亮灯。
|
|
 |
受光量显示受光充裕度通过数字(1～3)显示。
|
 |
极性显示电源接通时显示所设置的极性。方便接线后的确认等。
|
 |
报错显示继承了以往机型广受好评的报错显示功能。在没有接入电脑的环境下或者产生远距离故障时，通过指定的错误代码提示具体的故障原因。强力支持修复作业。
|
作业指示灯
不仅是日常设备的运作，从施工到维护，搭载了作业时所需的应用指示灯。通过2个功能的切换，支持相关作业。
 |
光轴调整模式通过上下两个模块的颜色显示光轴是否已经对齐。正面，侧面均具有很高的辨识性，在长距离设置时也无需担心误认。
|
简单介绍一下！
可以使用光轴调整器在完成之前进行调整！
使用选购的光轴调整器「SF-LAT-2N」可以调整激光头照射光轴
因为使用干电池式设备，可在接通电源前进行调整，节省作业时间。
应用指示灯模式
通过外部信号可点亮绿色、红色、橙色三种颜色。用于指示作业或者显示设备的工作状态。
| ※ | 进行光同步设置时，仅受光器亮灯。 |
|---|---|
| ※ | 在使用本功能时，必须操作主机内部的DIP开关。 有关详情请参考使用说明书。使用说明书请到公司网站下载。 |
|
【特记】
[稳定受光指示灯]＝[有充裕的光量]？
在将光幕安装到装置上或确认工作中的光幕是否正常时，现场可以灵活利用[稳定受光指示灯]。
但是，即使[稳定受光指示灯]亮起，都无法判断是否已经接近[不稳定受光状态]或者光量是否[充足]。
SF4D系列，不仅显示[稳定][不稳定]，也使用数字值显示[充裕度]。通过[数值管理]保证在充裕度高的状态下稳定工作。设备工作时，有可能因为油雾等造成受光量降低，如通过数值指示灯进行确认，可了解安全光幕传感器的受光充裕度，及时进行清理。
全世界通用规格
|
|
配线简单切换极性
输出极性设置线连接到OV上，PNP输出，与+24V连接时，切换到向NPN输出。
与控制单元组合，构成安全电路
 |
简单创建类别4。适合控制SF4D系列！
|
 |
连接器连接控制单元 SF-C11与安全光幕传感器的连接仅需通过简单的连接器即可完成。缩短施工和更换的时间。
|
 |
薄型控制单元 SF-C13超薄22.5mm。控制柜内狭小的空隙也能安装。 |
