VERSION UP 1

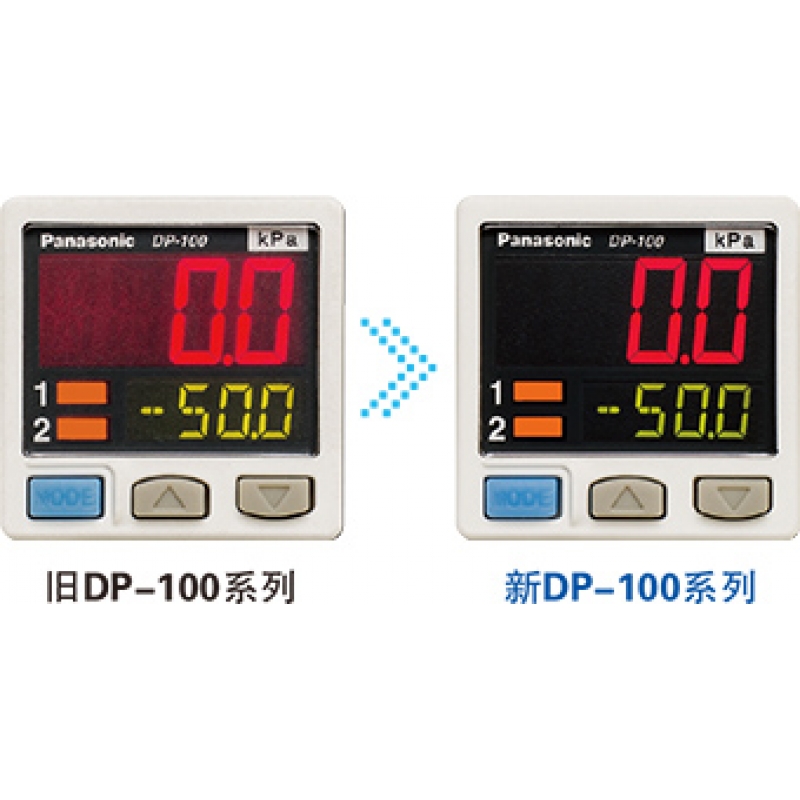

更清晰可见。
提高了数字显示屏的可视性
|
通过数字显示屏的改进，拓宽了视角且更清晰可见。
此外，扩大了显示压力范围和设定压力范围。
|
|
VERSION UP 2
用于模拟输出的长距离传输
高功能型中新增了模拟电流输出
模拟输出不仅配备了电压输出，还配备了电流输出，可根据用途进行选择。
VERSION UP 3
减少对环境的影响
功耗降低14%(通常时)
通过低功耗DP-100系列的电路的改进，其通常时的功耗降低了14%。 ECO-FULL时显示屏熄灭，与通常时相比最大降低50%的功耗，ECO-STD时降低显示屏的亮度，与通常时相比最大降低30%的功耗。
VERSION UP 4
进一步加强了输出电路。
晶体管输出电路中配备了反接保护电路

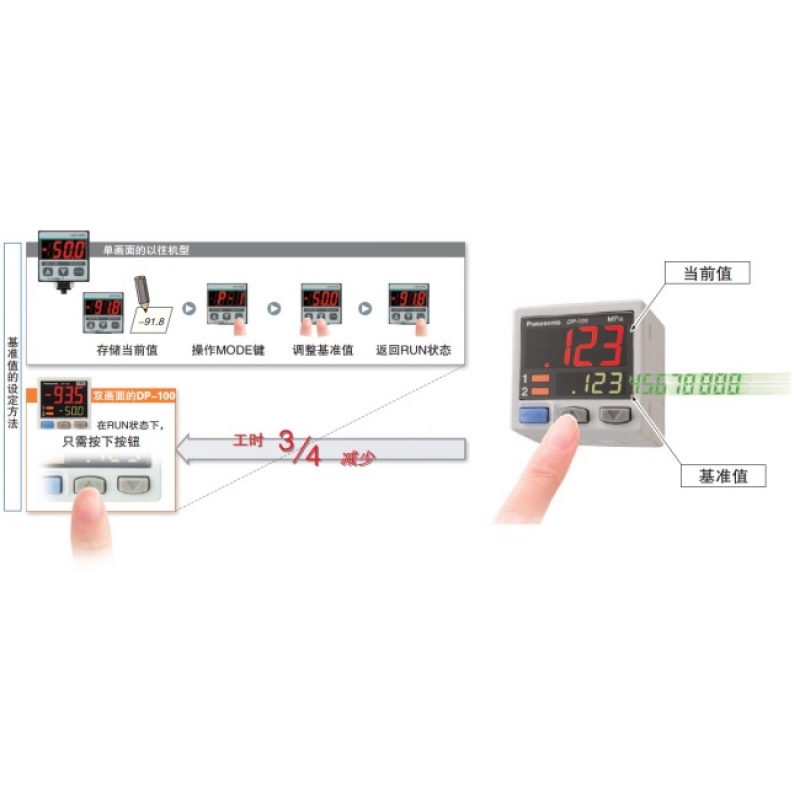

可同时显示“当前值”和“基准值”、直接设定基准值
□30mm的紧凑机身配备双画面显示功能。可同时确认当前值和基准值，无需切换画面模式即可顺利确认、设定基准值。在基准值设定过程中也可进行ON/OFF动作，可以像旋钮式传感器那样进行设定。当然，还装备锁定功能。
3色显示(红、绿、橙)
|
主显示屏与输出的ON/OFF动作联动，使颜色变化，而且设定中颜色也可变化。容易掌握传感器的状况，减少操作错误。
|
|
易读的数字显示
所有机型齐备连城压型
实现高精度传感
|
|
低压型实现了分辨率1/2,000的0.1kPa单位显示、反应时间2.5ms（最多5,000ms可变）、温度特性±0.5%F.S.、重复精度±0.1%F.S.和高精度检测。
|
减少工时、人为错误的复制功能
通过将传感器逐台安装到主传感器上，可通过数据通信复制主传感器的设定内容。对多个传感器进行相同设定时，可防止设定错误导致的故障，在变更装置的设计时，只需对作业指示书进行少许变更即可。
|
可复制设定内容。
|
 |
| 注) |
无法从新版本(Ver.2)向旧版本进行复制。
可从旧版本向新版本(Ver.2)进行复制。 |
|---|
|
|
传感器的设定操作模式对应使用频率的3层结构
日常进行的操作设定使用“RUN模式”、基本设定使用“菜单设定模式”、高级功能使用“PRO模式”，根据设定内容的等级加以明确区分。设定操作简单易懂。
配备独立双路和三路输出模式 [标准型]
配备两路独立的比较输出，可分别选择传感模式。有两路比较输出，可将其中1路用作警报输出。 还可使不用的输出无效。
|
吸附用途中，还可确认真空破坏！
|
 |
|
|
确认总压力时，可输出总压力警报！
|
 |
|
|
(1)EASY模式
可进行比较输出ON/OFF控制的模式。
|
 |
(注1)：应差可固定为8级。
(注2)：比较输出1时辅显示屏显示"P-1"、比较输出2时辅显示屏显示"P-2"。 |
|
|
(2)应差模式
任意设定比较输出的应差，进行ON/OFF控制的模式。
|
 |
| (注1)： 比较输出1时辅显示屏显示"Hi-1"、"Lo-1"、比较输出2时辅显示屏显示"Hi-2"、"Lo-2"。 |
|
|
(3)窗式比较模式
在设定范围内的压力下使比较输出ON或OFF的模式。
|
 |
(注1)：应差可固定为8级。
(注2)：比较输出1时辅显示屏显示"Hi-1"、"Lo-1"、比较输出2时辅显示屏显示"Hi-2"、"Lo-2"。 |
|
模拟输出与外部输入之间可切换 [高功能型][短端口型用]
从Ver.2起，除模拟电压输出以外，高功能型中还配备了模拟电流输出。
备有可选择模拟输出(电压/电流)或外部输入(自动参照/远程调零)的高功能型。适合各种各样的用途。
配备自动参照/远程调零功能。只需最少量的工时即可实现更高精度的压力管理
可区分使用在装置的总压力变化时，通过外部输入将比较输出的判定水平转移总压力变化值进行修正的自动参照功能，以及可将显示值修正为零的远程调零功能。可有效用于总压力变化剧烈的部位，以及要求精细设定的部位。
|
使用自动参照功能时
将自动参照输入时的基准压『30』与判定等级相加。
即使基准压变为『20』或『40』，利用自动参照输入，判定等级会相应变化，因此可无视充填压的偏差。
|
|
|
使用远程凋零功能时
将远程调零输入时的基准压强制置为『0』。
即使基准压变为『20』或『40』，利用远程调零输入，基准压会相应变为『0』，因此可无视充填压的偏差。
|
|
自定义辅显示屏
|
|
辅显示屏可显示基准值以外的任意值和文字。节省了用标签将压力的正常值等粘贴在装置上的工时。
|
设定内容一目了然
|
|
以数字显示通知DP-100的设定内容。
可通过数值简单地掌握设定内容，有助于通过电话进行维护等。
|
峰值和谷值保持功能
节能设计。配备ECO模式
降低显示屏的亮度，减少约30%的功耗。再通过显示屏的熄灭，最大可减少约50%的功耗。
可紧贴面板安装
备有适用于面板厚度1～6mm的专用安装件。
|
备有支持紧贴安装的专用支架
使用传感器安装支架时也能节省空间。
|
 |
|
|
・MS-DP1-1
|
|---|
 |
| |
|
|
・MS-DP1-5
|
|---|
 |
| |
|
电缆为快速连接
附带的带连接器电缆(2m)可快速简单连接。
 |
| ※还备有配件(另售)1m/3m/5m型。 |
|
|
备有不附带连接器电缆型 [DP-10□-J]
可用市售连接器配线。只使用必要的电缆，有助于减少产生垃圾的电缆浪费。
|
 |
| ※关于市售连接器的推荐品，请参阅选件。 |
|
短端口型重量轻、省空间
实现进深30mm的小型化。方便组装在狭小空间内。 而且， 重量比标准型减少约10g。减轻了机械臂等可动部的负担。
 |
| ※与弯管接头的连接示意图。接头请另行准备。 |
|
备有Rc1/8转换衬套。 与以往机型的互换性得到提高
安装在DP-10□-M上可将压力端口从M5内螺纹转换为Rc1/8内螺纹。口径与DP2/DP3系列相同。
防止油脂混入空气配管。 备有禁油规格 [DP-10□-K]
对压力端口等接气部的部件进行清洗，并在无油生产线上组装产品，从而避免油脂从压力传感器混入空气配管。
可转换压力端口的方向、 扁平地安装到墙面上[短端口型用]
在DP-10□-M上安装扁平附件后，可将压力端口和电缆向下及向左、向右拉出，因此可扁平地安装到墙面等位置。
