装载Sensing Engine SENTRION

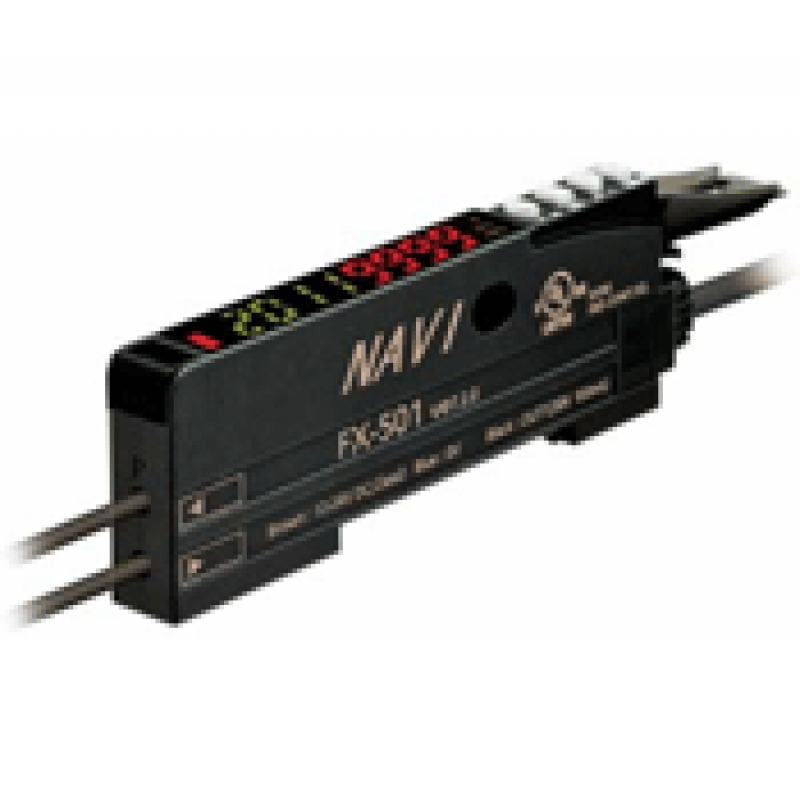

2014年12月 电缆型数字光纤传感器FX-501-C2
特点
操作开关的操作性 、辨识性提高
操作开关(设定开关及MODE开关)已变更为易于按压的机构。此外，操作开关的颜色从黑色变为浅灰，提高 了在昏暗场所的辨识性。
减少光纤传感器的机体差 不一样的稳定感！
FX-500系列通过与超品质光纤间的组合，将入光量的机体差减少至了以往的1/4。 即使更换放大器后也会显示近似值，可实现真正的数字管理。
超越标准光纤常识的品质！超高品质的光纤诞生了。
本公司工厂的新工法与「生产制造」的品质管理系统。采用新材质的光纤头。大幅提升光纤的基本性能！
高速响应的25μs
配备传感发动机「SENTRION」的FX-500 Ver.2，通过业内最快的高速反应进一步提高了生产力。
 |
| 即使是适用需告诉反应小径光纤的小型工件检测时，无论是否高速化，都可按照大于以往最快速模式的检测距离进行适用。 |
|
配备实现长距离传感的HYPR模式
最大为以往产品的5.7倍。特别是使用超高精度检测的小径光纤，实现了长距离检测。
 |
| 反射型传感FD-NFM2是以往产品的5.7倍。 |
|
※2009年9月本公司调查结果
减小应差，敏锐检测，不同的敏锐度！
搭载检测核心部件【SENTRION】和彻底的S/N比提高，能检测出以往检测不出来的细微的光的变化。
|
■远距离也可检测出光量差很小的工件[H-02模式]
|
![远距离也可检测出光量差很小的工件[H-02模式]](https://device.panasonic.cn/ac/c/fasys/sensor/fiber/fx-500/images/pic07.jpg) |
|
|
避免饱和，实现敏锐的检测 [H-01模式]
|
![避免饱和，实现敏锐的检测 [H-01模式]](https://device.panasonic.cn/ac/c/fasys/sensor/fiber/fx-500/images/pic08.jpg) |
|
视野开阔的平板显示器
|
大屏幕、高对比度的高亮度7段显示器不带保护罩，多个视角都可进行清晰查看。
|
 |
|
为了容易理解，将入光量调整设定，统一表示
通过显示调整设定的使用，可补正任意显示的值。 数台在同一条件下检测为有效。
长期短期都可以稳定检测
稳定的投光量
本公司在行业内率先配备的「4元素发光二极体」可实现稳定的投光量，如今已成为了业界的标准规格。FX-500 Ver.2系列也延用了该二极体和可在接通电源等情况下获得短期稳定性的「APC(Auto PowerControl」电路”。
设定基准值追踪周期
为追踪长期的环境变化(灰尘等)引起的光量变化，可按照任意周期确认入光量，并自动对基准值进行重新设定。从而有助于实现长期的稳定检测及减少维护工时。
最适用于预防保护 自诊断输出[FX-502(P) / FX-505(P)-C2]
FX-502(P)/FX-505(P)-C2可将输出2设定为自我诊断输出。教导输出1的基准值时，输出2联动，改变任意设定的剩余基准值而进行设定。可检测光纤的弯折，以及灰尘等造成的脏污导致光量降低，并以警报形式予以输出。
|
■检测光量降低(在灰尘较多的环境下使用)
|
 |
| 在基准值追踪功能中增加自诊断功能，切实有效。 |
|
稳定检测与ECO兼备，投光动力＆增益设定
光过强而饱和时，无需改变放大器的反应时间即可自动(AUTO)将投光量调整为恰当的光量。由此，可通过最佳的S/N比实现稳定检测及减少投光电流的节能效果。
|
■检测透明薄板
|
|---|
 |
| 备有自动模式(AUTO)和3级手动模式(3级：H/M/L[可微调])。 |
|
|
内置各种控制功能 无需控制器，有效节省配线、降低成本 ■配备逻辑运算功能
■配备逻辑运算功能
|
|
仅通过光纤传感器即可进行3个逻辑运算( AND 、OR 、XOR)，并可对输出1选择3个运算对象。无需专用控制器，即可节省配线与削减成本。
|
■配备5种定时器功能
仅通过光纤传感器即可执行多种定时 器控制。
 |
定时器时间 : 约0.05ms～32s
接通·断开延迟、接通延迟·ONE SHOT仅输出1配备。 |
|
监控电流输出型上市[FX-505(P)-C2]
可对入光量的数值输出4～20mA的模拟电流，因此 可对检测物体进行监控。
|
|
|
■检测薄膜及薄板材料的弯曲
|
|---|
 |
| 可将弯曲当做光的变化量进行监控。 |
|
通过8个数据库实现流畅的工序更换
将可把放大器的设定条件存至本体存储器的数据库 增至8个。可保存、加载设定条件，因此可在生产多 品种的生产现场减少换产作业。
通过基于外部输入的远程操作，提高作业效率[FX-502(P) /FX-505(P)-C2]
可将输出2切换为外部输入※。通过PLC等外部信号进行动作，从而提高作业效率。
※FX-502(P)通过将外部输入切换为输出2进行使用。
■可以通过外部输入的功能
| 全自动/限位/2点修正 |
显示调整设定 |
| 数据库的加载/保存 |
逻辑演算(仅限本机) |
| 停止投光 |
复制功能的锁定(仅限本机) |
通过光通信功能进行整体调整
可通过光通信功能，将当前设定的数据整体复制并保存至连接于右侧的所有放大器。由此，可在换产及更换放大器时顺畅进行灵敏度调整等作业。
无主机、子机之分
放大器本体无主机、子机之分。母电缆与子电缆区分 使用。从而可减少放大器库存管理的工时与成本。
可进行网络通信
通过对应开放网络的通信单元SC-GU3系列を可以连接至开放网络CC-Link IE Field／CC-Link／DeviceNet／EtherCAT。PLC、电脑等监控仪器都可以进行连接设置。
