| 面板品牌： | 松下 (Panasonic) |

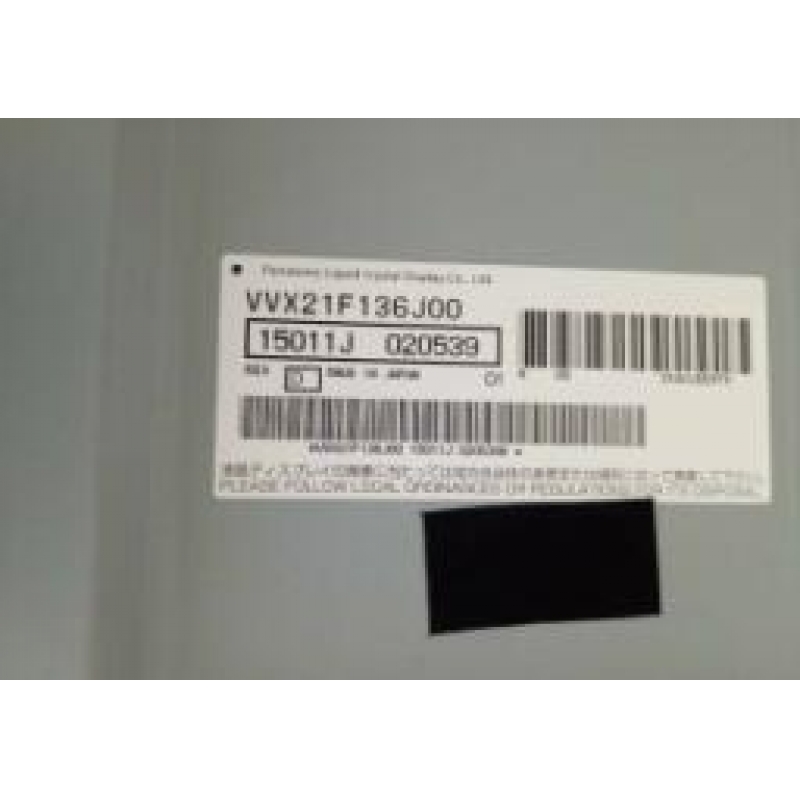

| 面板型号： | VVX21F136J00 |
| 面板类型： | a-Si TFT-LCD ，液晶屏 |
| 面板尺寸： | 21.3 英寸 |
| 分 辨 率： | 1600(RGB)×1200 |
| 显示模式： | IPS，常黑显示，透射式 |
| 显示区域： | 432×324 mm |
|---|---|
| 外观尺寸： | 456×349.5×22.8 mm |
| 表面处理： | 雾面 |
| 面板亮度： | 400 cd/m² (Typ.) |
| 对 比 度： | 1400:1 (Typ.)(透射) |
| 显示颜色： | 16.7M (8-bit) , CIE1931 75% |
| 响应时间： | 11/9 (Typ.)(Tr/Td) (ms) |
| 可视角度： | 89/89/89/89 (Min.)(CR≥10) (左/右/上/下) |
| 扫描频率： | 60Hz |
| 光源类型： | 11S5P WLED 无驱动 |
| 信号接口： | LVDS (2 ch, 8-bit) , 30 pins |
| 面板电压： | 5.0V (Typ.) |
松下液晶屏VVX21F136J00 结构特性
| 面板尺寸： | 21.3 英寸 |
|---|---|
| 点分辨率： | 1600(RGB)×1200 (UXGA) |
| 像素密度： | 94 PPI |
| 像素排列： | RGB垂直条状 |
| 宽 高 比： | 4:3 (宽:高) |
| 物理形状： | 平面矩形显示 |
| 点 间 距： | 0.090×0.270 mm (横*竖) |
| 像素间距： | 0.270×0.270 mm (横*竖) |
| 面板重量： | 2.80Kgs (Typ.) |
| 表面处理： | 雾面 |
| 显示区域： | 432×324 mm (横*竖) |
| 可视区域： | 436.0×328.0 mm (横*竖) |
| 外观尺寸： | 456×349.5 mm (横*竖) |
| 外观尺寸： | 18.9/22.8 (Typ./Max.) mm (厚度) |
| 孔位支架： | Side mounting holes (4-M3) on left, right bezel |
| 风景肖像： | 风景模式 |
| 触 摸 屏： | 无 |
松下液晶屏VVX21F136J00 光学特性
| 显示模式： | IPS，常黑显示，透射式 |
|---|---|
| 面板亮度： | 400 cd/m² (Typ.) |
| 对 比 度： | 1400 : 1 (Typ.) (透射) |
| 显示颜色： | 16.7M (8-bit) |
| 显示色域： | 75% NTSC (CIE1931) |
| 响应时间： | 11/9 (Typ.)(Tr/Td) (ms) |
| 可视角度： | 89/89/89/89 (Min.)(CR≥10) (左/右/上/下) |
| 最佳视角： | 全视角 |
| 白色色度： | Wx:0.300; Wy:0.340 |
| 白场变动： | 1.33 (Max.)(9 points) |
松下液晶屏VVX21F136J00 电子特性
| 扫描频率： | 60Hz |
|---|---|
| 反转扫描： | No |
松下液晶屏VVX21F136J00 发光系统
| 灯管位置： | 侧入式光源 | |||||
|---|---|---|---|---|---|---|
| 光源类型： | WLED | |||||
| 灯管数量： | 11S5P | |||||
| 灯管形状： | 5串 | |||||
| 光源寿命： | 30K (Min.) (小时) | |||||
| 单灯电压： | 65.2±4.5V | |||||
| 单灯电流： | 60/63mA (Typ./Max.) | |||||
| 接口类型： | 端子 | |||||
| 背光接口： | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 定义 |
| JST | PHR-10 | 2.0 mm | 10 pins | 1 pcs | BLE-10PINS-CCCCCNNNAA | |
| 背光电路： | 无 | |||||
松下液晶屏VVX21F136J00 信号接口
| 信号大类： | LVDS | |||||
|---|---|---|---|---|---|---|
| 信号小类： | LVDS (2 ch, 8-bit) | |||||
| 面板电压： | 5.0V (Typ.) | |||||
| 面板电流： | 0.7/1.0A (Typ./Max.) | |||||
| 接口类型： | 端子 | |||||
| 信号接口： | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 定义 |
| JAE | FI-X30SSLA-HF | 1.0 mm | 30 pins | 1 pcs | LVDS-30P2C8B-160A | |
