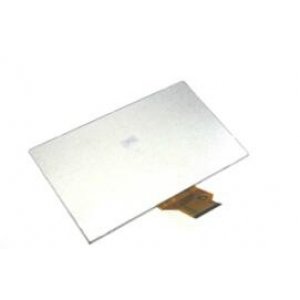

面板品牌: | 奇美 (CHIMEI INNOLUX) |
面板型号: | AT070TN90 V.1 |
面板类型: | a-Si TFT-LCD ,液晶玻璃 |
面板尺寸: | 7.0 英寸 |
分 辨 率: | 800(RGB)×480 |
显示模式: | TN,常白显示,透射式 |
显示区域: | 154.08×85.92 mm |
---|---|
外观尺寸: | 162.5×96.62 mm |
表面处理: | 雾面 |
玻璃厚度: | 0.50+0.50 mm |
透 射 率: | 5.11% (Typ.)(含偏光片) |
对 比 度: | 500:1 (Typ.)(透射) |
显示颜色: | 262K/16.7M (6-bit / 6-bit + Dithering) |
响应时间: | 10/15 (Typ.)(Tr/Td) (ms) |
可视角度: | 70/70/50/70 (Typ.)(CR≥10) (左/右/上/下) |
扫描频率: | 60Hz |
信号接口: | Parallel RGB (1 ch, 8-bit) , 50 pins |
面板电压: | 3.3/10.4/16.0/-7.0V (Typ.)(DVDD/AVDD/VGH/VGL) |
奇美液晶玻璃AT070TN90 V.1 结构特性
面板尺寸: | 7.0 英寸 |
---|---|
点分辨率: | 800(RGB)×480 (WVGA) |
像素密度: | 134 PPI |
像素排列: | RGB垂直条状 |
宽 高 比: | 16:9 (宽:高) |
物理形状: | 平面矩形显示 |
点 间 距: | 0.0642×0.1790 mm (横*竖) |
像素间距: | 0.1926×0.1790 mm (横*竖) |
面板重量: | 45g (Typ.) |
表面处理: | 雾面 |
显示区域: | 154.08×85.92 mm (横*竖) |
外观尺寸: | 162.5×96.62 mm (横*竖) |
外观尺寸: | 1.43 (Typ.) mm (厚度) |
风景肖像: | 风景模式 |
触 摸 屏: | 无 |
奇美液晶玻璃AT070TN90 V.1 光学特性
显示模式: | TN,常白显示,透射式 |
---|---|
面板亮度: | 0 cd/m² |
对 比 度: | 500 : 1 (Typ.) (透射) |
显示颜色: | 262K/16.7M (6-bit / 6-bit + Dithering) |
响应时间: | 10/15 (Typ.)(Tr/Td) (ms) |
可视角度: | 70/70/50/70 (Typ.)(CR≥10) (左/右/上/下) |
最佳视角: | 6 o'clock |
白色色度: | Wx:0.310; Wy:0.330 |
透 射 率: | 5.11% (Typ.)(含偏光片) |
奇美液晶玻璃AT070TN90 V.1 电子特性
扫描频率: | 60Hz |
---|---|
反转扫描: | 翻转 (水平/垂直) |
奇美液晶玻璃AT070TN90 V.1 发光系统
光源类型: | 无背光 | |||||
---|---|---|---|---|---|---|
接口类型: | 包含在屏信号接口中 | |||||
背光电路: | 无 |
奇美液晶玻璃AT070TN90 V.1 信号接口
信号大类: | TTL | |||||
---|---|---|---|---|---|---|
信号小类: | Parallel RGB (1 ch, 8-bit) | |||||
面板电压: | 3.3/10.4/16.0/-7.0V (Typ.)(DVDD/AVDD/VGH/VGL) | |||||
面板电流: | 4.0/20/0.2/0.2mA (Typ.)(IDVDD/IAVDD/IGH/IGL) | |||||
面板功率: | 226mW (Typ.) | |||||
信号电压: | 0≤VIL≤0.3DVDD; 0.7DVDD≤VIH≤DVDD | |||||
接口类型: | FPC | |||||
信号接口: | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 定义 |
0.5 mm | 50 pins | 1 pcs |
