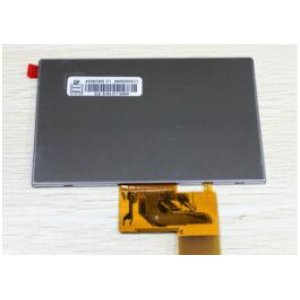

面板品牌: | 群创 (INNOLUX) |
面板型号: | AT050TN33 V.1 |
面板类型: | a-Si TFT-LCD ,液晶屏 |
面板尺寸: | 5.0 英寸 |
分 辨 率: | 480(RGB)×272 |
显示模式: | TN,常白显示,透射式 |
显示区域: | 110.88×62.832 mm |
---|---|
外观尺寸: | 120.7×75.8×3.3 mm |
表面处理: | 雾面 |
面板亮度: | 350 cd/m² (Typ.) |
对 比 度: | 500:1 (Typ.)(透射) |
显示颜色: | 16.7M (8-bit) , CIE1931 50% |
响应时间: | 10/15 (Typ.)(Tr/Td) (ms) |
可视角度: | 70/70/50/70 (Typ.)(CR≥10) (左/右/上/下) |
光源类型: | 6S2P WLED 无驱动 |
信号接口: | Parallel RGB (1 ch, 8-bit) , 40 pins |
面板电压: | 3.3V (Typ.) |
群创液晶屏AT050TN33 V.1 结构特性
面板尺寸: | 5.0 英寸 |
---|---|
点分辨率: | 480(RGB)×272 (WQVGA) |
像素密度: | 109 PPI |
像素排列: | RGB垂直条状 |
宽 高 比: | 16:9 (宽:高) |
物理形状: | 平面矩形显示 |
点 间 距: | 0.077×0.231 mm (横*竖) |
像素间距: | 0.231×0.231 mm (横*竖) |
面板重量: | 65g (Typ.) |
表面处理: | 雾面 |
显示区域: | 110.88×62.832 mm (横*竖) |
可视区域: | 113.90×65.85 mm (横*竖) |
外观尺寸: | 120.7×75.8 mm (横*竖) |
外观尺寸: | 3.1±0.2 mm (厚度) |
风景肖像: | 风景模式 |
触 摸 屏: | 无 |
群创液晶屏AT050TN33 V.1 光学特性
显示模式: | TN,常白显示,透射式 |
---|---|
面板亮度: | 350 cd/m² (Typ.) |
对 比 度: | 500 : 1 (Typ.) (透射) |
显示颜色: | 16.7M (8-bit) |
显示色域: | 50% NTSC (CIE1931) |
响应时间: | 10/15 (Typ.)(Tr/Td) (ms) |
可视角度: | 70/70/50/70 (Typ.)(CR≥10) (左/右/上/下) |
最佳视角: | 6 o'clock |
白色色度: | Wx:0.310; Wy:0.330 |
白场变动: | 1.33/1.43 (Typ./Max.)(9 points) |
群创液晶屏AT050TN33 V.1 电子特性
反转扫描: | No |
---|---|
功率总耗: | 855mW (Typ.) |
T-CON: | Embedded T-CON |
群创液晶屏AT050TN33 V.1 发光系统
灯管位置: | 侧入式光源 | |||||
---|---|---|---|---|---|---|
光源类型: | WLED | |||||
灯管数量: | 6S2P | |||||
灯管形状: | 阵列 | |||||
光源寿命: | 20K (Min.) (小时) | |||||
单灯电压: | 19.8±1.2V | |||||
单灯电流: | 40±4mA | |||||
灯管总功率: | 792mW (Typ.) | |||||
接口类型: | 包含在屏信号接口中 | |||||
背光电路: | 无 |
群创液晶屏AT050TN33 V.1 信号接口
信号大类: | TTL | |||||
---|---|---|---|---|---|---|
信号小类: | Parallel RGB (1 ch, 8-bit) | |||||
面板电压: | 3.3V (Typ.) | |||||
面板电流: | 19/25mA (Typ./Max.) | |||||
面板功率: | 63mW (Typ.) | |||||
信号电压: | GND≤VIL≤0.2VDD; 0.8VDD≤VIH≤VDD | |||||
接口类型: | FPC | |||||
信号接口: | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 定义 |
0.5 mm | 40 pins | 1 pcs | DRGB-40P1C8B-085A |
