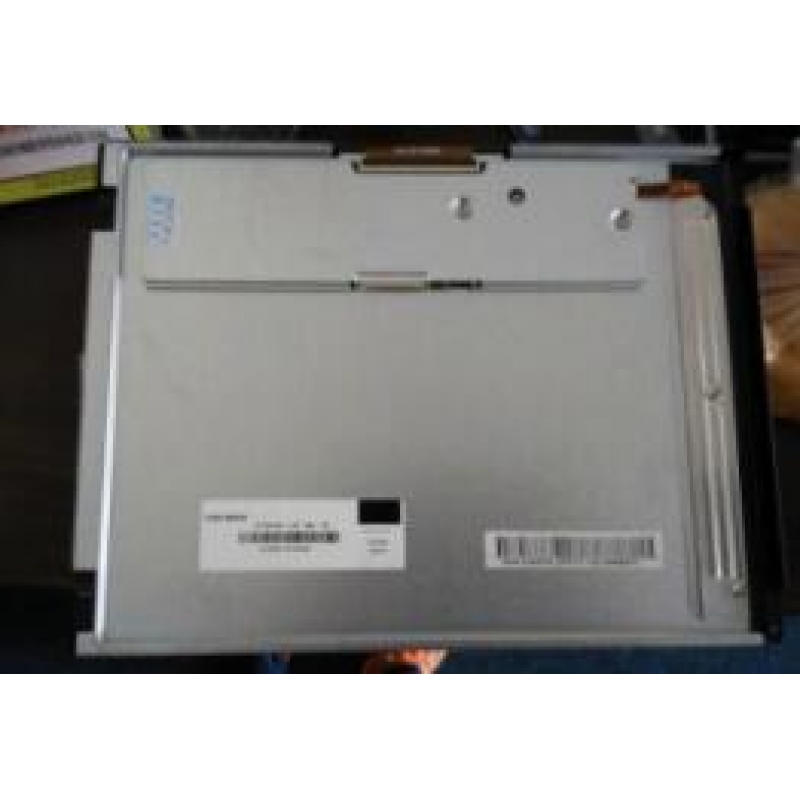

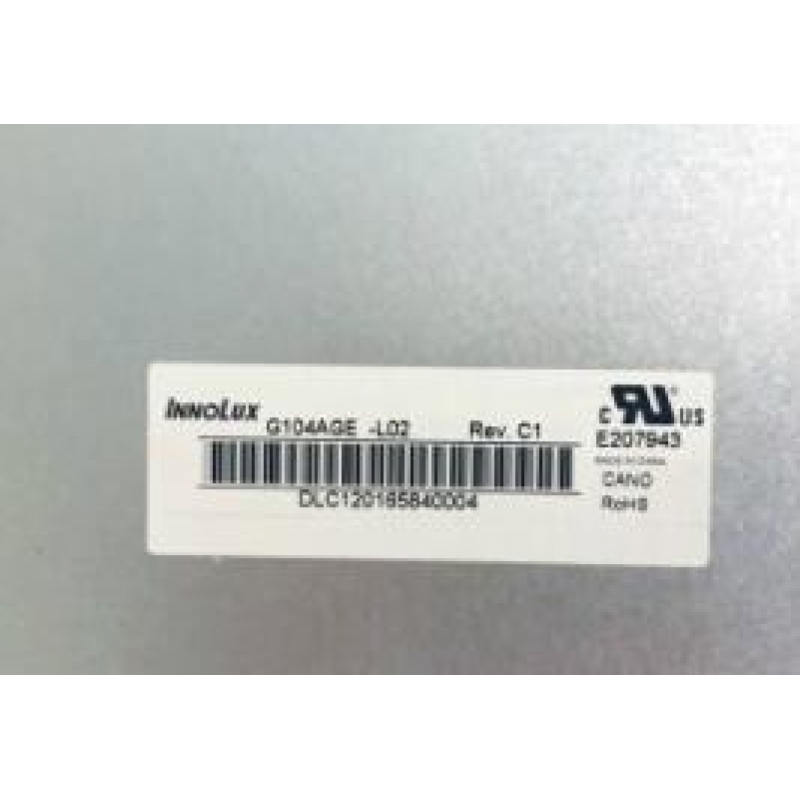

| 面板品牌： | 群创 (INNOLUX) |
| 面板型号： | G104AGE-L02 |
| 面板类型： | a-Si TFT-LCD ，液晶屏 |
| 面板尺寸： | 10.4 英寸 |
| 分 辨 率： | 800(RGB)×600 |
| 显示模式： | TN，常白显示，透射式 |
| 显示区域： | 211.2×158.4 mm |
|---|---|
| 外观尺寸： | 243×184 mm |
| 表面处理： | 雾面，Hard coating (3H) |
| 面板亮度： | 400 cd/m² (Typ.) |
| 对 比 度： | 700:1 (Typ.)(透射) |
| 显示颜色： | 262K/16.2M (6-bit / 6-bit + FRC) , CIE1931 53% |
| 响应时间： | 5/11 (Typ.)(Tr/Td) (ms) |
| 可视角度： | 80/80/70/70 (Typ.)(CR≥10) (左/右/上/下) |
| 扫描频率： | 60Hz |
| 光源类型： | WLED 含LED驱动器 |
| 信号接口： | LVDS (1 ch, 6/8-bit) , 20 pins |
| 面板电压： | 3.3V (Typ.) |
群创液晶屏G104AGE-L02 结构特性
| 面板尺寸： | 10.4 英寸 |
|---|---|
| 点分辨率： | 800(RGB)×600 (SVGA) |
| 像素密度： | 96 PPI |
| 像素排列： | RGB垂直条状 |
| 宽 高 比： | 4:3 (宽:高) |
| 物理形状： | 平面矩形显示 |
| 点 间 距： | 0.088×0.264 mm (横*竖) |
| 像素间距： | 0.264×0.264 mm (横*竖) |
| 面板重量： | 505/540g (Typ./Max.) |
| 表面处理： | 雾面，Hard coating (3H) |
| 显示区域： | 211.2×158.4 mm (横*竖) |
| 可视区域： | 214.8×162.7 mm (横*竖) |
| 外观尺寸： | 243×184 mm (横*竖) |
| 外观尺寸： | 8.5 (Typ.) mm (厚度) |
| 孔位支架： | Face mounting holes (2-Φ3.5, 2-R1.75) on left, right bezel |
| 风景肖像： | 风景模式 |
| 触 摸 屏： | 无 |
群创液晶屏G104AGE-L02 光学特性
| 显示模式： | TN，常白显示，透射式 |
|---|---|
| 面板亮度： | 400 cd/m² (Typ.) |
| 对 比 度： | 700 : 1 (Typ.) (透射) |
| 显示颜色： | 262K/16.2M (6-bit / 6-bit + FRC) |
| 显示色域： | 53% NTSC (CIE1931) |
| 响应时间： | 5/11 (Typ.)(Tr/Td) (ms) |
| 可视角度： | 80/80/70/70 (Typ.)(CR≥10) (左/右/上/下) |
| 白色色度： | Wx:0.303; Wy:0.344 |
| 白场变动： | 1.25/1.40 (Typ./Max.)(5 points) |
群创液晶屏G104AGE-L02 电子特性
| 扫描频率： | 60Hz |
|---|---|
| 反转扫描： | 翻转 (180°) |
| 功率总耗： | 4.35W (Typ.) |
群创液晶屏G104AGE-L02 发光系统
| 灯管位置： | 侧入式光源 | |||||
|---|---|---|---|---|---|---|
| 光源类型： | WLED | |||||
| 光源寿命： | 50K (Min.) (小时) | |||||
| 接口类型： | 端子 | |||||
| 背光接口： | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 定义 |
| E&T | 3823K-F05N-00L | 1.25 mm | 5 pins | 1 pcs | ||
| 背光电路： | 含LED驱动器 | |||||
| 背光电路： | 12.0±5.0V (输入电压) | |||||
| 背光电路： | 0.25/0.3A (Typ./Max.) (输入电流) | |||||
| 背光功耗： | 3.0/3.6W (Typ./Max.) | |||||
群创液晶屏G104AGE-L02 信号接口
| 信号大类： | LVDS | |||||
|---|---|---|---|---|---|---|
| 信号小类： | LVDS (1 ch, 6/8-bit) | |||||
| 面板电压： | 3.3V (Typ.) | |||||
| 面板电流： | 410/495mA (Typ./Max.) | |||||
| 面板功率： | 1.35/1.63W (Typ./Max.) | |||||
| 接口类型： | 端子 | |||||
| 信号接口： | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 定义 |
| STARCONN | 107A20-0022RA-G3-R | 1.0 mm | 20 pins | 1 pcs | LVDS-20P1C8B-080A | |
