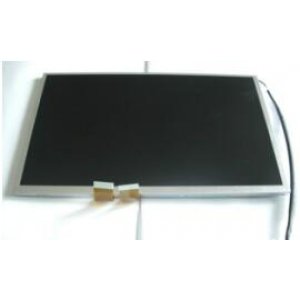

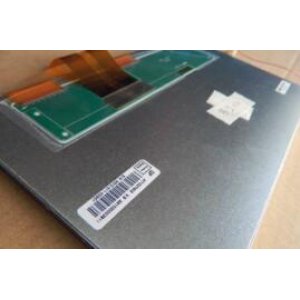

| 面板品牌： | 群创 (INNOLUX) |
| 面板型号： | AT102TN03 V.8 |
| 面板类型： | a-Si TFT-LCD ，液晶屏 |
| 面板尺寸： | 10.2 英寸 |
| 分 辨 率： | 800(RGB)×480 |
| 显示模式： | TN，常白显示，透射式 |
| 显示区域： | 222×132.48 mm |
|---|---|
| 外观尺寸： | 235×145.8×6.4 mm |
| 表面处理： | 雾面 |
| 面板亮度： | 350 cd/m² (Typ.) |
| 对 比 度： | 300:1 (Typ.)(透射) |
| 显示颜色： | 262K (6-bit) , CIE1931 50% |
| 响应时间： | 15/20 (Typ.)(Tr/Td) (ms) |
| 可视角度： | 65/65/45/65 (Typ.)(CR≥10) (左/右/上/下) |
| 扫描频率： | 60Hz |
| 光源类型： | 3S10P WLED 无驱动 |
| 信号接口： | TTL (1 ch, 6-bit) , 60 pins |
| 面板电压： | 3.3/9.2/16/-7V (Typ.)(VCC/AVDD/VGH/VGL) |
群创液晶屏AT102TN03 V.8 结构特性
| 面板尺寸： | 10.2 英寸 |
|---|---|
| 点分辨率： | 800(RGB)×480 (WVGA) |
| 像素密度： | 91 PPI |
| 像素排列： | RGB垂直条状 |
| 宽 高 比： | 15:9 (宽:高) |
| 物理形状： | 平面矩形显示 |
| 点 间 距： | 0.0925×0.2760 mm (横*竖) |
| 像素间距： | 0.2775×0.2760 mm (横*竖) |
| 面板重量： | 332g (Typ.) |
| 表面处理： | 雾面 |
| 显示区域： | 222×132.48 mm (横*竖) |
| 可视区域： | 225.3×135.7 mm (横*竖) |
| 外观尺寸： | 235×145.8 mm (横*竖) |
| 外观尺寸： | 6.1±0.3 mm (厚度) |
| 孔位支架： | Side mounting holes (6-M2) on left, right bezel |
| 风景肖像： | 风景模式 |
| 触 摸 屏： | 无 |
群创液晶屏AT102TN03 V.8 光学特性
| 显示模式： | TN，常白显示，透射式 |
|---|---|
| 面板亮度： | 350 cd/m² (Typ.) |
| 对 比 度： | 300 : 1 (Typ.) (透射) |
| 显示颜色： | 262K (6-bit) |
| 显示色域： | 50% NTSC (CIE1931) |
| 响应时间： | 15/20 (Typ.)(Tr/Td) (ms) |
| 可视角度： | 65/65/45/65 (Typ.)(CR≥10) (左/右/上/下) |
| 最佳视角： | 6 o'clock |
| 白色色度： | Wx:0.310; Wy:0.330 |
| 白场变动： | 1.33/1.43 (Typ./Max.)(9 points) |
群创液晶屏AT102TN03 V.8 电子特性
| 扫描频率： | 60Hz |
|---|---|
| 反转扫描： | 翻转 (水平/垂直) |
| 功率总耗： | 2.11W (Typ.) |
| T-CON： | Need external T-CON |
群创液晶屏AT102TN03 V.8 发光系统
| 灯管位置： | 侧入式光源(顶部) | |||||
|---|---|---|---|---|---|---|
| 光源类型： | WLED | |||||
| 灯管数量： | 3S10P | |||||
| 灯管形状： | 阵列 | |||||
| 光源寿命： | 20K (Min.) (小时) | |||||
| 单灯电压： | 8.4/9.3/10.5V (Min./Typ./Max.) | |||||
| 单灯电流： | 200±20mA | |||||
| 灯管总功率： | 1.86W (Typ.) | |||||
| 接口类型： | 端子 | |||||
| 背光接口： | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 定义 |
| JST | BHSR-02VS-1 | 3.5 mm | 2 pins | 1 pcs | BLE-2PINS-AC | |
| 背光电路： | 无 | |||||
群创液晶屏AT102TN03 V.8 信号接口
| 信号大类： | TTL | |||||
|---|---|---|---|---|---|---|
| 信号小类： | TTL (1 ch, 6-bit) | |||||
| 面板电压： | 3.3/9.2/16/-7V (Typ.)(VCC/AVDD/VGH/VGL) | |||||
| 面板电流： | 4.0/25/0.3/0.2mA (Typ.)(ICC/IAVDD/IGH/IGL) | |||||
| 面板功率： | 250mW (Typ.) | |||||
| 信号电压： | 0≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC | |||||
| 接口类型： | FPC | |||||
| 信号接口： | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 定义 |
| 0.5 mm | 30 pins | 2 pcs | ||||
