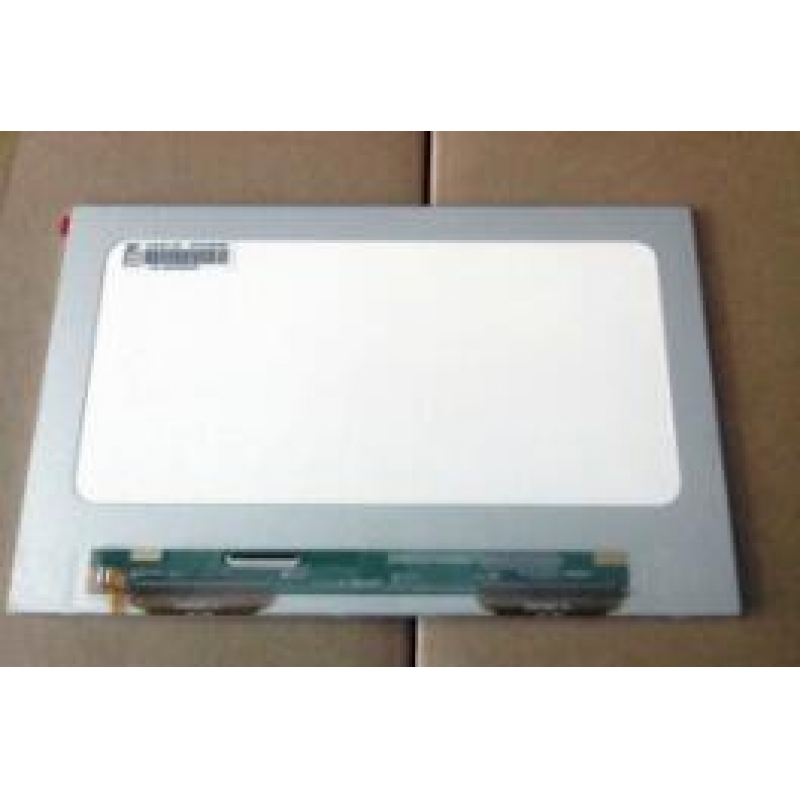

| 面板品牌： | 奇美 (CHIMEI INNOLUX) |
| 面板型号： | HJ101NA-02C |
| 面板类型： | a-Si TFT-LCD ，液晶屏 |
| 面板尺寸： | 10.1 英寸 |
| 分 辨 率： | 1280(RGB)×800 |
| 显示模式： | TN，常白显示，透射式 |
| 显示区域： | 216.96×135.6 mm |
|---|---|
| 外观尺寸： | 229.46×149.1×5.5 mm |
| 表面处理： | 镜面 (Haze 0%) |
| 面板亮度： | 250 cd/m² (Typ.) |
| 对 比 度： | 700:1 (Typ.)(透射) |
| 显示颜色： | 262K/16.7M (6-bit / 6-bit + Hi-FRC) |
| 响应时间： | 10/15 (Typ.)(Tr/Td) (ms) |
| 可视角度： | 75/75/75/75 (Typ.)(CR≥10) (左/右/上/下) |
| 扫描频率： | 60Hz |
| 光源类型： | WLED 无驱动 |
| 信号接口： | LVDS (1 ch, 6/8-bit) , 40 pins |
| 面板电压： | 3.3/11.0/20.0/-6.8V (Typ.)(DVDD/AVDD/VGH/VHL) |
奇美液晶屏HJ101NA-02C 结构特性
| 面板尺寸： | 10.1 英寸 |
|---|---|
| 点分辨率： | 1280(RGB)×800 (WXGA) |
| 像素密度： | 149 PPI |
| 像素排列： | RGB垂直条状 |
| 宽 高 比： | 16:10 (宽:高) |
| 物理形状： | 平面矩形显示 |
| 点 间 距： | 0.0565×0.1695 mm (横*竖) |
| 像素间距： | 0.1695×0.1695 mm (横*竖) |
| 面板重量： | 206g |
| 表面处理： | 镜面 (Haze 0%) |
| 显示区域： | 216.96×135.6 mm (横*竖) |
| 可视区域： | 220.11×139.00 mm (横*竖) |
| 外观尺寸： | 229.46×149.1 mm (横*竖) |
| 外观尺寸： | 3.4/5.5 (Typ./Max.) mm (厚度) |
| 孔位支架： | Without |
| 风景肖像： | 风景模式 |
| 触 摸 屏： | 无 |
奇美液晶屏HJ101NA-02C 光学特性
| 显示模式： | TN，常白显示，透射式 |
|---|---|
| 面板亮度： | 250 cd/m² (Typ.) |
| 对 比 度： | 700 : 1 (Typ.) (透射) |
| 显示颜色： | 262K/16.7M (6-bit / 6-bit + Hi-FRC) |
| 响应时间： | 10/15 (Typ.)(Tr/Td) (ms) |
| 可视角度： | 75/75/75/75 (Typ.)(CR≥10) (左/右/上/下) |
| 最佳视角： | 12 o'clock |
| 白色色度： | Wx:0.310; Wy:0.330 |
| 白场变动： | 1.33/1.43 (Typ./Max.)(9 points) |
奇美液晶屏HJ101NA-02C 电子特性
| 扫描频率： | 60Hz |
|---|---|
| 反转扫描： | 翻转 (水平/垂直) |
奇美液晶屏HJ101NA-02C 发光系统
| 灯管位置： | 侧入式光源 | |||||
|---|---|---|---|---|---|---|
| 光源类型： | WLED | |||||
| 光源寿命： | 20K (Typ.) (小时) | |||||
| 单灯电压： | 9.3/10.2V (Typ./Max.) | |||||
| 单灯电流： | 240/260mA (Typ./Max.) | |||||
| 灯管总功率： | 2.3W (Typ.) | |||||
| 接口类型： | 包含在屏信号接口中 | |||||
| 背光电路： | 无 | |||||
奇美液晶屏HJ101NA-02C 信号接口
| 信号大类： | LVDS | |||||
|---|---|---|---|---|---|---|
| 信号小类： | LVDS (1 ch, 6/8-bit) | |||||
| 面板电压： | 3.3/11.0/20.0/-6.8V (Typ.)(DVDD/AVDD/VGH/VHL) | |||||
| 面板电流： | 85.6/55.9/0.68/0.68mA (Typ.)(DIDD/AIDD/IGH/IGL) | |||||
| 面板功率： | 0.92W (Typ.) | |||||
| 接口类型： | 端子 | |||||
| 接口位置： | 背面 | |||||
| 信号接口： | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 定义 |
| Vigorconn | F62240-H1210A | 0.5 mm | 40 pins | 1 pcs | LVDS-40P1C8B-050A | |
