| 面板品牌： | 奇美 (CHIMEI INNOLUX) |
| 面板型号： | HJ080IA-01F |
| 面板类型： | a-Si TFT-LCD ，液晶屏 |
| 面板尺寸： | 8.0 英寸 |
| 分 辨 率： | 1024(RGB)×768 |
| 显示模式： | IPS，常黑显示，透射式 |
| 显示区域： | 162.048×121.536 mm |
|---|---|
| 外观尺寸： | 174×136×2.65 mm |
| 表面处理： | Hard coating |
| 面板亮度： | 350 cd/m² (Typ.) |
| 对 比 度： | 800:1 (Typ.)(透射) |
| 显示颜色： | 262K/16.7M (6-bit / 6-bit + Hi-FRC) , CIE1931 50% |
| 响应时间： | 25 (Typ.)(Tr+Td) (ms) |
| 可视角度： | 85/85/85/85 (Typ.)(CR＞10) (左/右/上/下) |
| 扫描频率： | 60Hz |
| 光源类型： | 3S9P WLED 无驱动 |
| 信号接口： | LVDS (1 ch, 6/8-bit) , 40 pins |
| 面板电压： | 3.3/10/18.9/-7.8V (VCC/AVDD/VGH/VGL) |
奇美液晶屏HJ080IA-01F 结构特性
| 面板尺寸： | 8.0 英寸 |
|---|---|
| 点分辨率： | 1024(RGB)×768 (XGA) |
| 像素密度： | 160 PPI |
| 像素排列： | RGB垂直条状 |
| 宽 高 比： | 4:3 (宽:高) |
| 物理形状： | 平面矩形显示 |
| 点 间 距： | 0.05275×0.15825 mm (横*竖) |
| 像素间距： | 0.15825×0.15825 mm (横*竖) |
| 面板重量： | 127g (Typ.) |
| 表面处理： | Hard coating |
| 显示区域： | 162.048×121.536 mm (横*竖) |
| 可视区域： | 166.05×125.54 mm (横*竖) |
| 外观尺寸： | 174×136 mm (横*竖) |
| 外观尺寸： | 2.45±0.20 mm (厚度) |
| 孔位支架： | Without |
| 风景肖像： | 风景模式 |
| 触 摸 屏： | 无 |
奇美液晶屏HJ080IA-01F 光学特性
| 显示模式： | IPS，常黑显示，透射式 |
|---|---|
| 面板亮度： | 350 cd/m² (Typ.) |
| 对 比 度： | 800 : 1 (Typ.) (透射) |
| 显示颜色： | 262K/16.7M (6-bit / 6-bit + Hi-FRC) |
| 显示色域： | 50% NTSC (CIE1931) |
| 响应时间： | 25 (Typ.)(Tr+Td) (ms) |
| 可视角度： | 85/85/85/85 (Typ.)(CR＞10) (左/右/上/下) |
| 最佳视角： | 全视角 |
| 白色色度： | Wx:0.288; Wy:0.326 |
| 白场变动： | 1.25/1.43 (Typ./Max.)(9 points) |
奇美液晶屏HJ080IA-01F 电子特性
| 扫描频率： | 60Hz |
|---|---|
| 反转扫描： | 翻转 (水平/垂直) |
| 功率总耗： | 2.429W (Typ.) |
奇美液晶屏HJ080IA-01F 发光系统
| 灯管位置： | 侧入式光源 | |||||
|---|---|---|---|---|---|---|
| 光源类型： | WLED | |||||
| 灯管数量： | 3S9P | |||||
| 灯管形状： | 阵列 | |||||
| 光源寿命： | 15K (Typ.) (小时) | |||||
| 单灯电压： | 9.3±0.9V | |||||
| 单灯电流： | 180±22mA | |||||
| 灯管总功率： | 2.046W (Typ.) | |||||
| 接口类型： | 包含在屏信号接口中 | |||||
| 背光电路： | 无 | |||||
奇美液晶屏HJ080IA-01F 信号接口
| 信号大类： | LVDS | |||||
|---|---|---|---|---|---|---|
| 信号小类： | LVDS (1 ch, 6/8-bit) | |||||
| 面板电压： | 3.3/10/18.9/-7.8V (VCC/AVDD/VGH/VGL) | |||||
| 面板电流： | 35/25/0.65/0.65mA (Typ.)(ICC/AIDD/IGH/IGL) | |||||
| 面板功率： | 0.383W (Typ.) | |||||

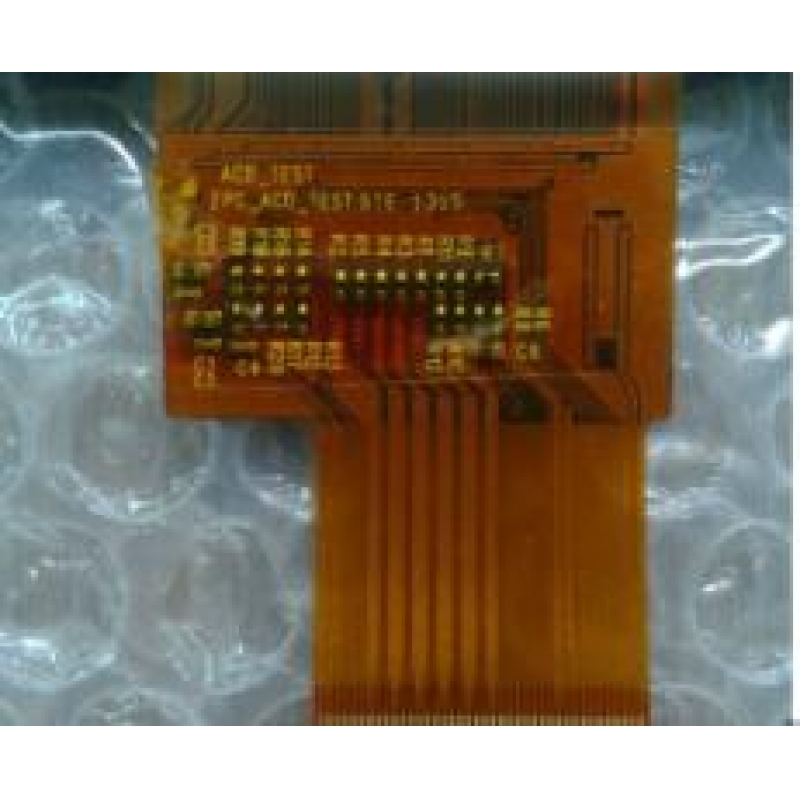

| 接口类型： | FPC | |||||
| 信号接口： | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 定义 |
| 0.5 mm | 40 pins | 1 pcs | LVDS-40P1C8B-050A | |||
