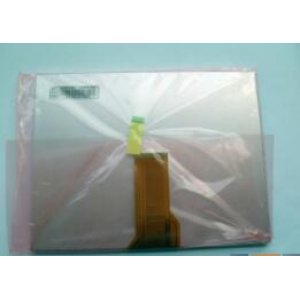

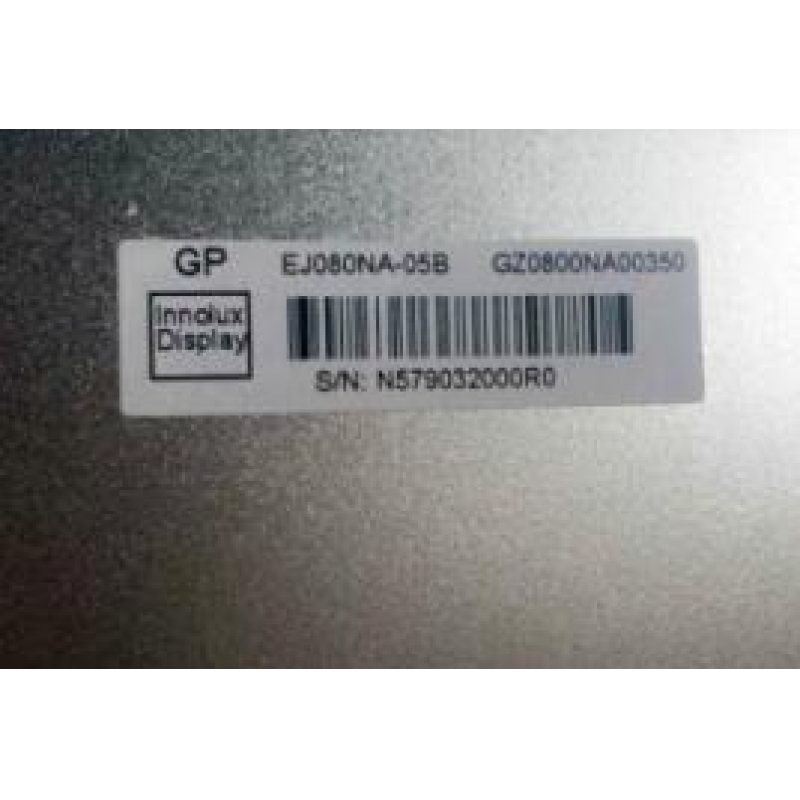

| 面板品牌： | 奇美 (CHIMEI INNOLUX) |
| 面板型号： | EJ080NA-05B |
| 面板类型： | a-Si TFT-LCD ，液晶屏 |
| 面板尺寸： | 8.0 英寸 |
| 分 辨 率： | 800(RGB)×600 |
| 显示模式： | TN，常白显示，透射式 |
| 显示区域： | 162×121.5 mm |
|---|---|
| 外观尺寸： | 183×141×5.9 mm |
| 表面处理： | 雾面 |
| 面板亮度： | 250 cd/m² (Typ.) |
| 对 比 度： | 500:1 (Typ.)(透射) |
| 显示颜色： | 262K/16.7M (6-bit / 6-bit + Dithering) , CIE1931 50% |
| 响应时间： | 10/15 (Typ.)(Tr/Td) (ms) |
| 可视角度： | 70/70/50/70 (Typ.)(CR≥10) (左/右/上/下) |
| 扫描频率： | 60Hz |
| 光源类型： | 3S9P WLED 无驱动 |
| 信号接口： | Parallel RGB (1 ch, 8-bit) , 50 pins |
| 面板电压： | 3.3/10.4/16.0/-7.0V (Typ.)(VCC/AVDD/VGH/VGL) |
奇美液晶屏EJ080NA-05B 结构特性
| 面板尺寸： | 8.0 英寸 |
|---|---|
| 点分辨率： | 800(RGB)×600 (SVGA) |
| 像素密度： | 125 PPI |
| 像素排列： | RGB垂直条状 |
| 宽 高 比： | 4:3 (宽:高) |
| 物理形状： | 平面矩形显示 |
| 点 间 距： | 0.0675×0.2025 mm (横*竖) |
| 像素间距： | 0.2025×0.2025 mm (横*竖) |
| 面板重量： | 241g (Typ.) |
| 表面处理： | 雾面 |
| 显示区域： | 162×121.5 mm (横*竖) |
| 可视区域： | 164.8×124.3 mm (横*竖) |
| 外观尺寸： | 183×141 mm (横*竖) |
| 外观尺寸： | 5.6±0.3 mm (厚度) |
| 风景肖像： | 风景模式 |
| 触 摸 屏： | 无 |
奇美液晶屏EJ080NA-05B 光学特性
| 显示模式： | TN，常白显示，透射式 |
|---|---|
| 面板亮度： | 250 cd/m² (Typ.) |
| 对 比 度： | 500 : 1 (Typ.) (透射) |
| 显示颜色： | 262K/16.7M (6-bit / 6-bit + Dithering) |
| 显示色域： | 50% NTSC (CIE1931) |
| 响应时间： | 10/15 (Typ.)(Tr/Td) (ms) |
| 可视角度： | 70/70/50/70 (Typ.)(CR≥10) (左/右/上/下) |
| 最佳视角： | 6 o'clock |
| 白色色度： | Wx:0.310; Wy:0.330 |
| 白场变动： | 1.33/1.43 (Typ./Max.)(9 points) |
奇美液晶屏EJ080NA-05B 电子特性
| 扫描频率： | 60Hz |
|---|---|
| 反转扫描： | 翻转 (水平/垂直) |
| 功率总耗： | 2.138W |
| T-CON： | Embedded T-CON |
奇美液晶屏EJ080NA-05B 发光系统
| 灯管位置： | 侧入式光源 | |||||
|---|---|---|---|---|---|---|
| 光源类型： | WLED | |||||
| 灯管数量： | 3S9P | |||||
| 灯管形状： | 阵列 | |||||
| 光源寿命： | 20K (Min.) (小时) | |||||
| 单灯电压： | 9.9±0.6V | |||||
| 单灯电流： | 180±18mA | |||||
| 灯管总功率： | 1.782W (Typ.) | |||||
| 接口类型： | 包含在屏信号接口中 | |||||
| 背光电路： | 无 | |||||
奇美液晶屏EJ080NA-05B 信号接口
| 信号大类： | TTL | |||||
|---|---|---|---|---|---|---|
| 信号小类： | Parallel RGB (1 ch, 8-bit) | |||||
| 面板电压： | 3.3/10.4/16.0/-7.0V (Typ.)(VCC/AVDD/VGH/VGL) | |||||
| 面板电流： | 5.5/32.0/0.2/-0.2mA (Typ.)(ICC/IAVDD/IGH/IGL) | |||||
| 面板功率： | 0.356W (Typ.) | |||||
| 信号电压： | 0≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC | |||||
| 接口类型： | FPC | |||||
| 信号接口： | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 定义 |
| 0.5 mm | 50 pins | 1 pcs | DRGB-50P1C8B-115A | |||
