| 面板品牌： | 群创 (INNOLUX) |
| 面板型号： | AT056TN52 V.5 |
| 面板类型： | a-Si TFT-LCD ，液晶屏 |
| 面板尺寸： | 5.6 英寸 |
| 分 辨 率： | 640(RGB)×480 |
| 显示模式： | TN，常白显示，透射式 |
| 显示区域： | 112.896×84.672 mm |
|---|---|
| 外观尺寸： | 126.5×100×8.6 mm |
| 表面处理： | Hard coating (3H) |
| 面板亮度： | 280 cd/m² (Typ.) |
| 对 比 度： | 500:1 (Typ.)(透射) |
| 显示颜色： | 16.7M (8-bit) , CIE1931 50% |
| 响应时间： | 10/15 (Typ.)(Tr/Td) (ms) |
| 可视角度： | 60/60/45/60 (Typ.)(CR≥10) (左/右/上/下) |
| 扫描频率： | 60Hz |
| 光源类型： | WLED 含LED驱动器 |
| 信号接口： | Parallel RGB (1 ch, 8-bit) + SPI , 40 pins |
| 面板电压： | 3.3V (Typ.) |

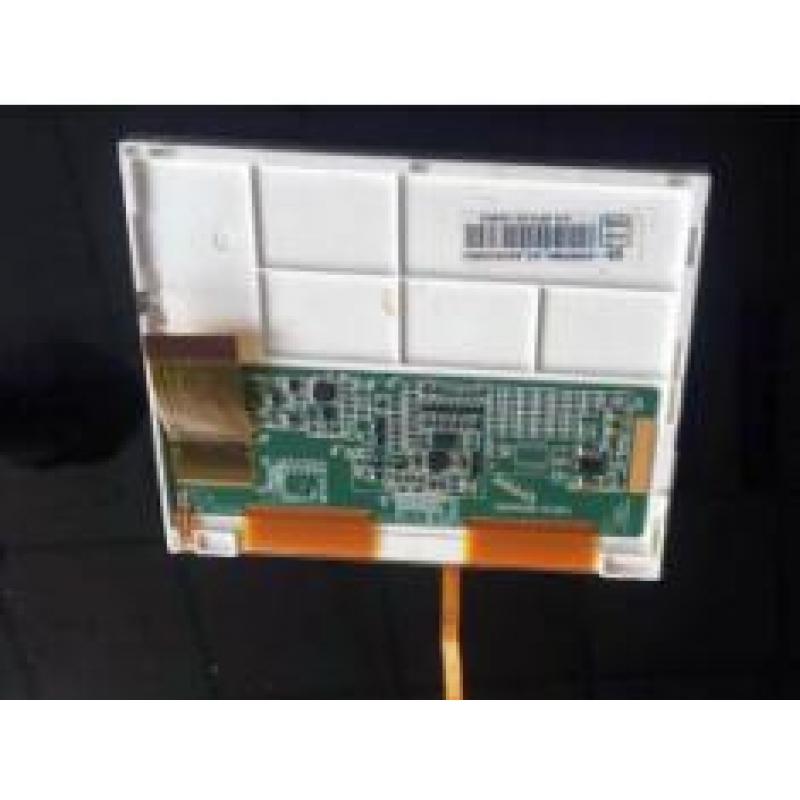

群创液晶屏AT056TN52 V.5 结构特性
| 面板尺寸： | 5.6 英寸 |
|---|---|
| 点分辨率： | 640(RGB)×480 (VGA) |
| 像素密度： | 143 PPI |
| 像素排列： | RGB垂直条状 |
| 宽 高 比： | 4:3 (宽:高) |
| 物理形状： | 平面矩形显示 |
| 点 间 距： | 0.0588×0.1764 mm (横*竖) |
| 像素间距： | 0.1764×0.1764 mm (横*竖) |
| 面板重量： | 131g (Typ.) |
| 表面处理： | Hard coating (3H) |
| 显示区域： | 112.896×84.672 mm (横*竖) |
| 外观尺寸： | 126.5×100 mm (横*竖) |
| 外观尺寸： | 8.3±0.3 mm (厚度) |
| 风景肖像： | 风景模式 |
| 触 摸 屏： | 带触摸屏 (4线电阻屏) |
群创液晶屏AT056TN52 V.5 光学特性
| 显示模式： | TN，常白显示，透射式 |
|---|---|
| 面板亮度： | 280 cd/m² (Typ.) |
| 对 比 度： | 500 : 1 (Typ.) (透射) |
| 显示颜色： | 16.7M (8-bit) |
| 显示色域： | 50% NTSC (CIE1931) |
| 响应时间： | 10/15 (Typ.)(Tr/Td) (ms) |
| 可视角度： | 60/60/45/60 (Typ.)(CR≥10) (左/右/上/下) |
| 最佳视角： | 6 o'clock |
| 白色色度： | Wx:0.310; Wy:0.330 |
| 白场变动： | 1.33/1.43 (Typ./Max.)(9 points) |
群创液晶屏AT056TN52 V.5 电子特性
| 扫描频率： | 60Hz |
|---|---|
| 反转扫描： | 翻转 (水平/垂直) |
| 功率总耗： | 1.047W (Typ.) |
| T-CON： | Embedded T-CON |
群创液晶屏AT056TN52 V.5 发光系统
| 灯管位置： | 侧入式光源 | |||||
|---|---|---|---|---|---|---|
| 光源类型： | WLED | |||||
| 灯管形状： | 阵列 | |||||
| 光源寿命： | 50K (Typ.) (小时) | |||||
| 接口类型： | 包含在屏信号接口中 | |||||
| 背光电路： | 含LED驱动器 | |||||
| 背光电路： | 5.0±0.4V (输入电压) | |||||
| 背光电路： | 380/450mA (Typ./Max.) (输入电流) | |||||
| 背光功耗： | 1.9W (Typ.) | |||||
群创液晶屏AT056TN52 V.5 信号接口
| 信号大类： | TTL | |||||
|---|---|---|---|---|---|---|
| 信号小类： | Parallel RGB (1 ch, 8-bit) + SPI | |||||
| 面板电压： | 3.3V (Typ.) | |||||
| 面板电流： | 200/2500mA (Typ./Max.) | |||||
| 面板功率： | 0.66W (Typ.) | |||||
| 信号电压： | 0≤VIL≤0.3VDD; 0.7VDD≤VIH≤VDD | |||||
| 接口类型： | FPC | |||||
| 信号接口： | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 定义 |
| 0.5 mm | 40 pins | 1 pcs | ||||
