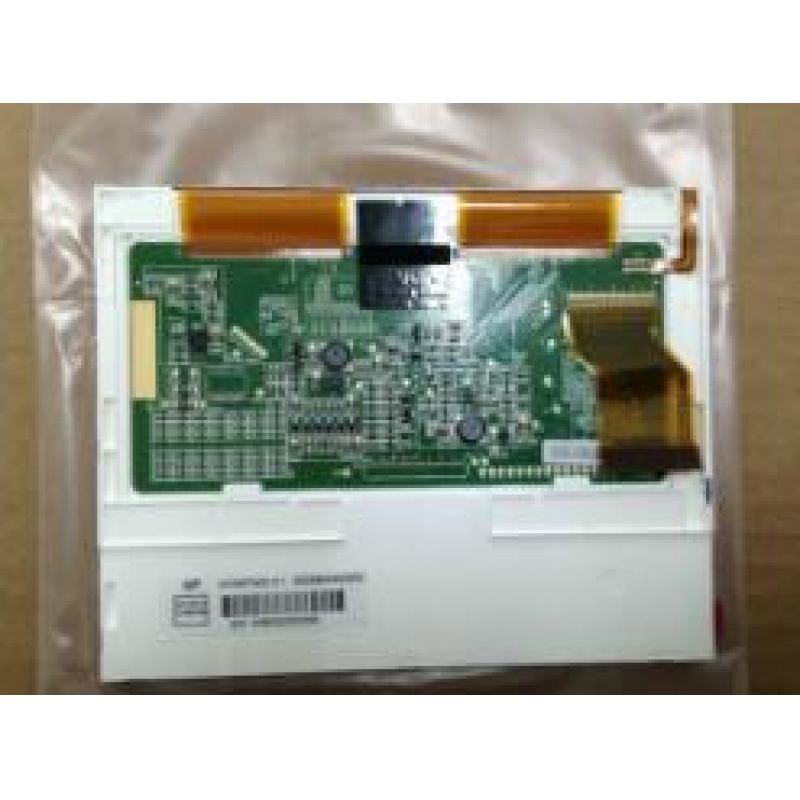

| 面板品牌： | 群创 (INNOLUX) |
| 面板型号： | AT056TN53 V.1 |
| 面板类型： | a-Si TFT-LCD ，液晶屏 |
| 面板尺寸： | 5.6 英寸 |
| 分 辨 率： | 640(RGB)×480 |
| 显示模式： | TN，常白显示，透射式 |
| 显示区域： | 112.896×84.672 mm |
|---|---|
| 外观尺寸： | 126.5×100 mm |
| 表面处理： | 雾面 |
| 面板亮度： | 350 cd/m² (Typ.) |
| 对 比 度： | 500:1 (Typ.)(透射) |
| 显示颜色： | 262K (6-bit) , CIE1931 50% |
| 响应时间： | 10/15 (Typ.)(Tr/Td) (ms) |
| 可视角度： | 70/70/50/70 (Typ.)(CR≥10) (左/右/上/下) |
| 光源类型： | WLED 含LED驱动器 |
| 信号接口： | Parallel RGB (1 ch, 6-bit) , 40 pins |
| 面板电压： | 3.3V (Typ.)(VCC) |
群创液晶屏AT056TN53 V.1 结构特性
| 面板尺寸： | 5.6 英寸 |
|---|---|
| 点分辨率： | 640(RGB)×480 (VGA) |
| 像素密度： | 143 PPI |
| 像素排列： | RGB垂直条状 LCR Vertical Stripe：左中右 垂直条状 Rectangle：正方形 RGB Delta：红绿蓝 三角形 RGB Horizontal Stripe：红绿蓝 水平条状 RGB Vertical Stripe：红绿蓝 垂直条状 RGBW Rectangle：红绿蓝白 正方形 RG(BW) PenTile：(红绿)(蓝白) 垂直条状 RG(BG) PenTile：(红绿)(蓝绿) 垂直条状 RGBY Vertical Stripe：红绿蓝黄 垂直条状" align="absmiddle"> |
| 宽 高 比： | 4:3 (宽:高) |
| 物理形状： | 平面矩形显示 |
| 点 间 距： | 0.0588×0.1764 mm (横*竖) |
| 像素间距： | 0.1764×0.1764 mm (横*竖) |
| 面板重量： | 83.1g (Typ.) |
| 表面处理： | 雾面 |
| 显示区域： | 112.896×84.672 mm (横*竖) |
| 可视区域： | 115.90×87.67 mm (横*竖) |
| 外观尺寸： | 126.5×100 mm (横*竖) |
| 外观尺寸： | 5.7±0.3 mm (厚度) |
| 风景肖像： | 风景模式 |
| 触 摸 屏： | 无 |
群创液晶屏AT056TN53 V.1 光学特性
| 显示模式： | TN，常白显示，透射式 IPS硬屏系列：AAS, ADS, AHVA, FFS, IPS, New Mode2, PLS, SFT, Vistarich VA软屏系列：ASV, HVA, MVA, PVA, SVA, UV²A, VA" align="absmiddle"> |
|---|---|
| 面板亮度： | 350 cd/m² (Typ.) |
| 对 比 度： | 500 : 1 (Typ.) (透射) |
| 显示颜色： | 262K (6-bit) |
| 显示色域： | 50% NTSC (CIE1931) |
| 响应时间： | 10/15 (Typ.)(Tr/Td) (ms) |
| 可视角度： | 70/70/50/70 (Typ.)(CR≥10) (左/右/上/下) |
| 最佳视角： | 6 o'clock |
| 白色色度： | Wx:0.310; Wy:0.330 |
| 白场变动： | 1.33/1.43 (Typ./Max.)(9 points) 白场变动 = 白场最大亮度值 / 白场最小亮度值" align="absmiddle"> |
群创液晶屏AT056TN53 V.1 电子特性
| 反转扫描： | 翻转 (水平/垂直) |
|---|---|
| 功率总耗： | 2.56W (Typ.) |
| T-CON： | Embedded T-CON |
群创液晶屏AT056TN53 V.1 发光系统
| 灯管位置： | 侧入式光源 | |||||
|---|---|---|---|---|---|---|
| 光源类型： | WLED | |||||
| 光源寿命： | 20K (Min.) (小时) | |||||
| 灯管总功率： | 1.90W(Typ.) | |||||
| 接口类型： | 包含在屏信号接口中 | |||||
| 背光电路： | 含LED驱动器 | |||||
| 背光电路： | 5.0V (Typ.) (输入电压) | |||||
| 背光电路： | 380/450mA (Typ./Max.) (输入电流) | |||||
群创液晶屏AT056TN53 V.1 信号接口
| 信号大类： | TTL | |||||
|---|---|---|---|---|---|---|
| 信号小类： | Parallel RGB (1 ch, 6-bit) | |||||
| 面板电压： | 3.3V (Typ.)(VCC) | |||||
| 面板电流： | 200/250mA (Typ./Max.)(ICC) | |||||
| 面板功率： | 660mW (Typ.) | |||||
| 信号电压： | 0≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC | |||||
| 接口类型： | FPC | |||||
| 信号接口： | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 定义 |
| 0.5 mm | 40 pins | 1 pcs | DRGB-40P1C6B-260B | |||
