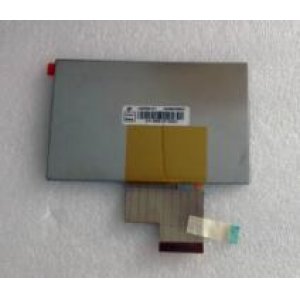

| 面板品牌： | 奇美 (CHIMEI INNOLUX) |
| 面板型号： | HJ050NA-01I |
| 面板类型： | a-Si TFT-LCD ，液晶屏 |
| 面板尺寸： | 5.0 英寸 |
| 分 辨 率： | 800(RGB)×480 |
| 显示模式： | TN，常白显示，透射式 |
| 显示区域： | 108×64.8 mm |
|---|---|
| 外观尺寸： | 120.7×76.3×3.3 mm |
| 表面处理： | 雾面 |
| 面板亮度： | 350 cd/m² (Typ.) |
| 对 比 度： | 500:1 (Typ.)(透射) |
| 显示颜色： | 262K/16.7M (6-bit / 8-bit) |
| 响应时间： | 10/15 (Typ.)(Tr/Td) (ms) |
| 可视角度： | 70/70/50/70 (Typ.)(CR≥10) (左/右/上/下) |
| 扫描频率： | 60Hz |
| 光源类型： | WLED 无驱动 |
| 信号接口： | Parallel RGB (1 ch, 8-bit) , 50 pins |
| 面板电压： | 3.3/10/16.0/-6.0V (Typ.)(DVDD/AVDD/VGH/VGL) |
奇美液晶屏HJ050NA-01I 结构特性
| 面板尺寸： | 5.0 英寸 |
|---|---|
| 点分辨率： | 800(RGB)×480 (WVGA) |
| 像素密度： | 188 PPI |
| 像素排列： | RGB垂直条状 |
| 宽 高 比： | 15:9 (宽:高) |
| 物理形状： | 平面矩形显示 |
| 点 间 距： | 0.045×0.135 mm (横*竖) |
| 像素间距： | 0.135×0.135 mm (横*竖) |
| 面板重量： | 59g (Typ.) |
| 表面处理： | 雾面 |
| 显示区域： | 108×64.8 mm (横*竖) |
| 外观尺寸： | 120.7×76.3 mm (横*竖) |
| 外观尺寸： | 3.1±0.2 mm (厚度) |
| 风景肖像： | 肖像模式 |
| 触 摸 屏： | 无 |
奇美液晶屏HJ050NA-01I 光学特性
| 显示模式： | TN，常白显示，透射式 |
|---|---|
| 面板亮度： | 350 cd/m² (Typ.) |
| 对 比 度： | 500 : 1 (Typ.) (透射) |
| 显示颜色： | 262K/16.7M (6-bit / 8-bit) |
| 响应时间： | 10/15 (Typ.)(Tr/Td) (ms) |
| 可视角度： | 70/70/50/70 (Typ.)(CR≥10) (左/右/上/下) |
| 最佳视角： | 6 o'clock |
| 白色色度： | Wx:0.310; Wy:0.330 |
| 白场变动： | 1.33/1.43 (Typ./Max.)(9 points) |
奇美液晶屏HJ050NA-01I 电子特性
| 扫描频率： | 60Hz |
|---|---|
| 反转扫描： | 翻转 (水平/垂直) |
奇美液晶屏HJ050NA-01I 发光系统
| 灯管位置： | 侧入式光源 | |||||
|---|---|---|---|---|---|---|
| 光源类型： | WLED | |||||
| 光源寿命： | 10K (Min.) (小时) | |||||
| 单灯电压： | 8.4/9.6/10.2V (Min./Typ./Max.) | |||||
| 单灯电流： | 60±6mA | |||||
| 灯管总功率： | 0.58W | |||||
| 接口类型： | 包含在屏信号接口中 | |||||
| 背光电路： | 无 | |||||
奇美液晶屏HJ050NA-01I 信号接口
| 信号大类： | TTL | |||||
|---|---|---|---|---|---|---|
| 信号小类： | Parallel RGB (1 ch, 8-bit) | |||||
| 面板电压： | 3.3/10/16.0/-6.0V (Typ.)(DVDD/AVDD/VGH/VGL) | |||||
| 面板电流： | 4.2/19/0.5/0.54mA (Typ.)(DIDD/AIDD/IGH/IGL) | |||||
| 面板功率： | 223mW (Typ.) | |||||
| 信号电压： | 0≤VIL≤0.3VDD; 0.7VDD≤VIH≤VDD | |||||
| 接口类型： | FPC | |||||
| 信号接口： | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 定义 |
| 0.5 mm | 50 pins | 1 pcs | ||||
