电阻的类别及分类

　　面两节讲解了电阻的概念、电导的概念以及电阻值的计算与电导值的计算和电阻与电导之间的关系。

　　虽然我们了解了电阻也了解了电阻值的计算，但是电阻器毕竟是一个物品，那么一个物品就要有规格、包装、以及封装形式。

　　那么不同的电阻应用的电路不同，不同的电阻起的作用也不同。

　　电阻器如果宏观的角度来分类：即为：固定阻值电阻、可变阻值电阻、敏感型电阻。

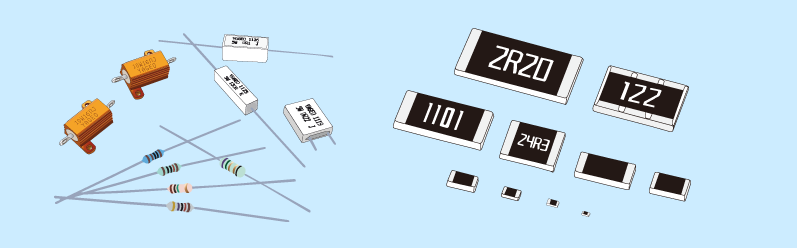

　　如图所示：这是固定阻值电阻器

 　　其固定阻值电阻器又可分为：贴片型与直插型

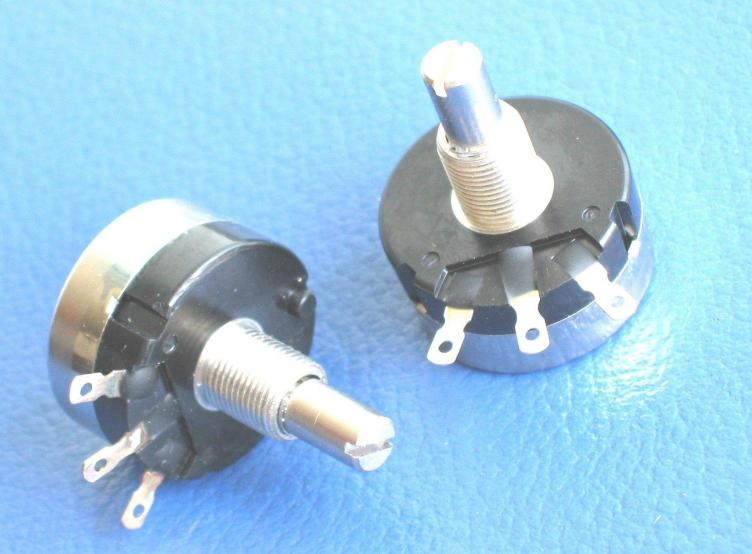

 可变阻值电阻：可变电阻、电位器

如图所示：

　　敏感型电阻；由于敏感型电阻种类较多，现只展现其中的几种

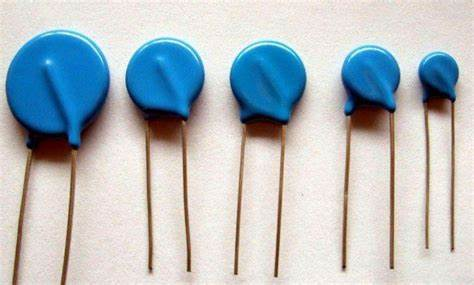

如图所示：这是压敏电阻器

　　敏感型电阻器可以分为：压敏电阻、光敏电阻、磁敏电阻、力敏电阻，热敏电阻等等

　　这是按照电阻的特性及阻值的变化方式分类

　　如果按照标准方式分类：色环标注法、直接标注法

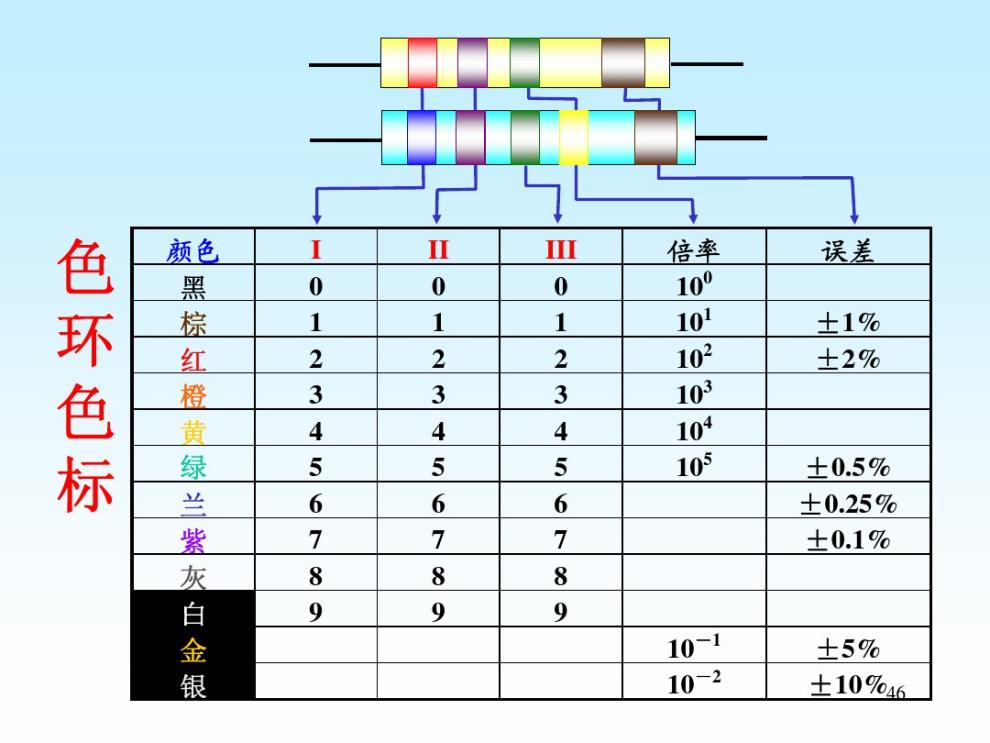

　　色环标注法需要进行查询色环表：

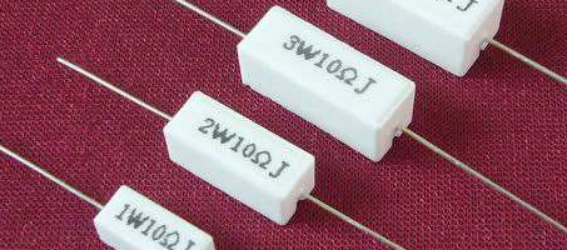

　　直接标注法如图所示：

　　这就是按照宏观的分类对电阻进行了一次分类，但是这样够了吗？远远不够！！！为什么？重点就是固定阻值的电阻，难道固定阻值电阻只有一种材料？这个是不可能的。

　　那么如果以固定阻值电阻器、可调电阻器、敏感电阻器这样来分类的话，大体就可以分为这几类。

　　那么如果我们抛开本质不研究其外在的物理特性，而研究其内部，研究其材料、结构、特性。

　　我想这会是一场非常有意思的讨论。

　　一、碳膜系列

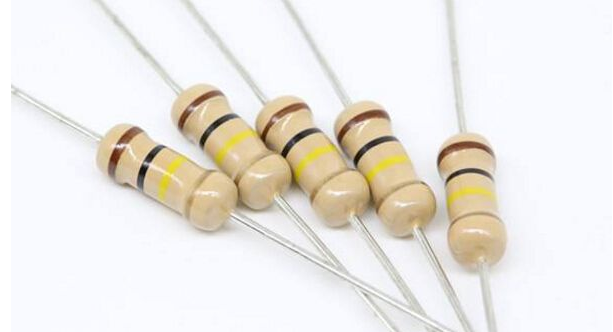

　　碳膜电阻是我们日常经常使用的电阻器，结构、材料、以及特性、如下：

　　由碳膜电阻系列材料制成的电阻一般称为碳膜电阻，主要是由有机材料分解的膜电阻。遮盖1Q一lOMQ的阻值范畴，价格低、生产制造非常容易，作为通用性电阻而热销（流通量数最多）。反过来，因为温度系数和噪音层面存在的问题，不适感用以高精密及数据信号的电源电路。

　　二、金属氧化膜电阻器

　　金属氧化膜电阻器是将锡等金属化合物加热氧化而成的，通称为“金属氧化物”

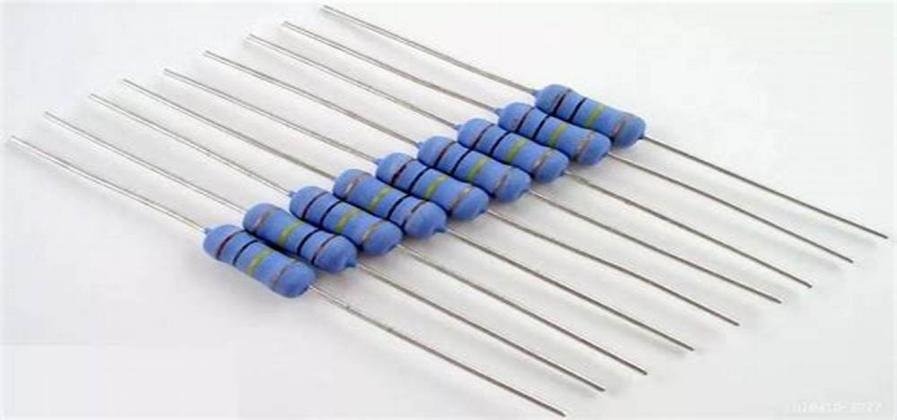

　　金属线及金属带：电阻器采用锰(镍)铜和镍铬等合金线和带状线，主要作为绕线型使用。 材料自由度大，温度系数为±200-5ppm/℃。 由于机械的制约，不能使用过细的电阻线，电阻值的范围偏向O.lQ一数十kO。 与其他电阻器相比，金属线和金属带的截面积大，因此具有能够承受瞬时大电流的优点。如图所示：

　　这俩类电阻器是我们日常电路设计中经常用到的，然碳膜电阻与金属膜电阻器各具优缺点：

　　金属膜电阻器：它的耐热性、噪声电势、温度系数、电压系数等电性能比碳膜电阻器优良。　

　　而碳膜电阻器：具有稳定性较高、高频特性好、负温度系数小、脉冲负荷稳定及本钱低廉等特性，应用普遍。

　　然而论成本则金属膜比碳膜电阻器成本高，但是其温度特性、噪声特性远远高于碳膜电器。

　　这就是关于碳膜电阻与金属氧化膜电阻的材料、特性、及应用范围。
