电阻的分类及其实物展示与说明

　　第一类：固定电阻

　　固定电阻是利用一些材料对电流有阻碍作用的特性所制成的基本元件，阻值即是电阻对电流阻碍作用的表征：固定电阻是阻值不变或者变化忽略不计的电阻器，是电子制作中使用最多的元件。固定电阻器一经制成，其阻值便固定不变。

　　固定电阻分类

　　①碳膜电阻碳氢化合物在高温和真空中分解，沉积在瓷棒或者瓷管上，形成一层结晶碳膜。改变碳膜厚度和长度可以得到不同的阻值。

碳膜电阻

　　②金属膜电阻在真空中加热合金，合金蒸发，使瓷棒表面形成一层导电金属膜。改变金属膜的厚度可以控制阻值。

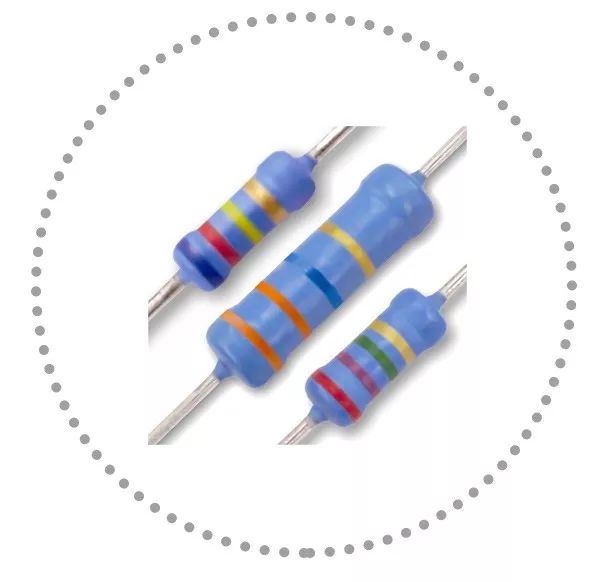

金属膜电阻

　　③线绕电阻线绕电阻是用电阻丝绕在绝缘骨架上构成的。这种电阻分固定和可变两种。它的特点是工作稳定，耐热性能好。

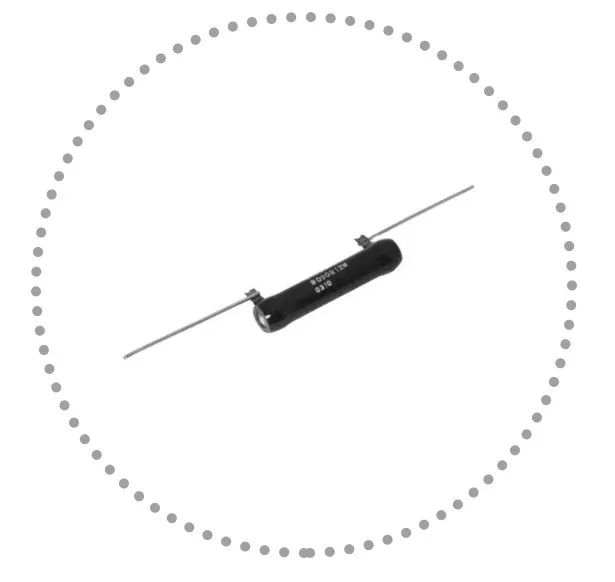

线绕电阻

　　④熔断电阻熔断电阻又称为保险丝电阻，是一种具有电阻和保险丝双重功能的元件。

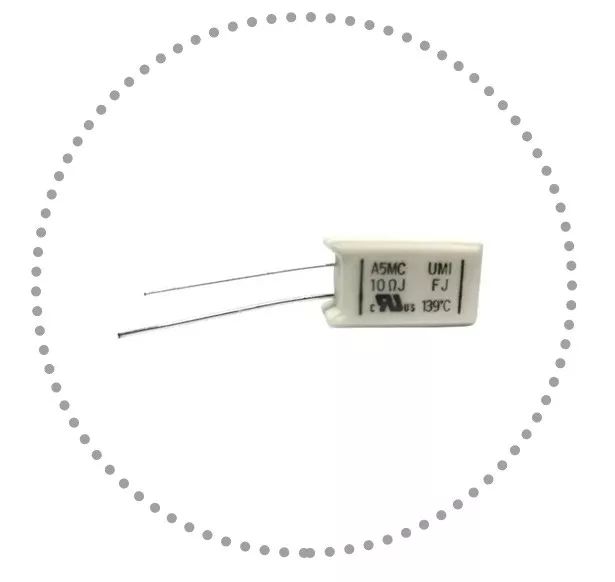

熔断电阻

　　⑤水泥电阻水泥电阻也是一种熔断电阻器，将电阻线绕在耐热瓷件上，外面加上耐热、耐湿及耐腐蚀的材料保护固定而成。

水泥电阻

电阻色环读法标注与对照

　　第二类：可调电阻

　　可调电阻也叫可变电阻，其英文为Rheostat。可调电阻是电阻的一类，其电阻值的大小可以人为调节，以满足电路的需要。可调电阻按照电阻值的大小、调节的范围、调节形式、制作工艺、制作材料、体积大小等等可分为许多不同的型号和类型，包括：电子元器件可调电阻，瓷盘可调电阻，贴片可调电阻，线绕可调电阻等等。

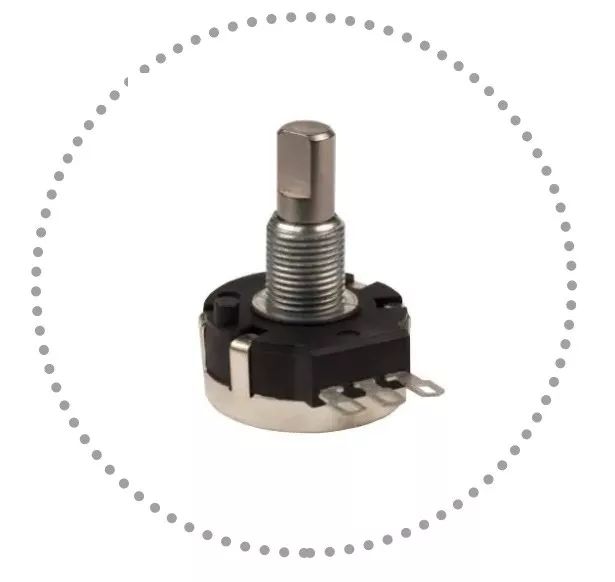

可调电阻

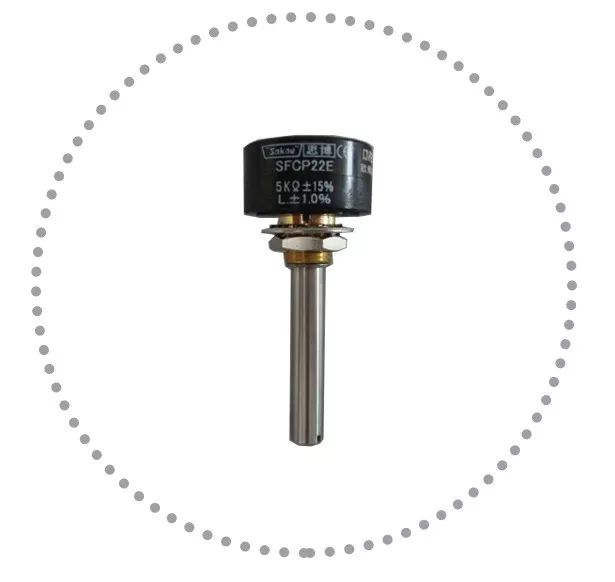

电位器

　　第三类：特殊电阻

　　特殊电阻分类

　　①热敏电阻热敏电阻是敏感元件的一类，按照温度系数不同分为正温度系数热敏电阻器（PTC）和负温度系数热敏电阻器（NTC）。热敏电阻器的典型特点是对温度敏感，不同的温度下表现出不同的电阻值。正温度系数热敏电阻器（PTC）在温度越高时电阻值越大，负温度系数热敏电阻器（NTC）在温度越高时电阻值越低，它们同属于半导体器件。

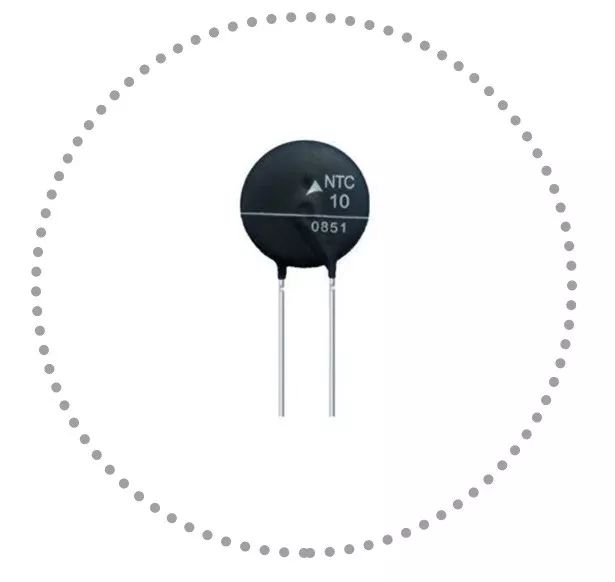

热敏电阻

　　②光敏电阻光敏电阻（Photocell，注意：光电池室Photovoltaiccell），又称光敏电阻器，后者缩写为ldr或光导管（Photoconductor），常用的制作材料为硫化镉，另外还有硒、硫化铝、硫化铅和硫化铋等材料。这些制作材料具有在特定波长的光照射下，其阻值迅速减小的特性。这是由于光照产生的载流子都参与导电，在外加电场的作用下作漂移运动，电子奔向电源的正极，空穴奔向电源的负极，从而使光敏电阻器的阻值迅速下降。

光敏电阻

　　③力敏电阻是一种能将机械力转换为电信号的特殊元件，它是利用半导体材料的压力电阻效应制成的，即电阻值随外加力大小而改变。主要用于各种张力计、转矩计、加速度计、半导体传声器及各种压力传感器中。

力敏电阻

　　④湿敏电阻湿敏电阻是利用湿敏材料吸收空气中的水分而导致本身电阻值发生变化这一原理而制成的。工业上流行的湿敏电阻主要有氯化锂湿敏电阻，有机高分子膜湿敏电阻。

湿敏电阻

　　⑤压敏电阻压敏电阻是一种具有非线性伏安特性的电阻器件，主要用于在电路承受过压时进行电压钳位，吸收多余的电流以保护敏感器件。压敏电阻的电阻体材料是半导体，所以它是半导体电阻器的一个品种。现在大量使用的＂氧化锌-ZnO＂压敏电阻器，它的主体材料有二价元素锌（Zn）和六价元素氧（O）所构成。

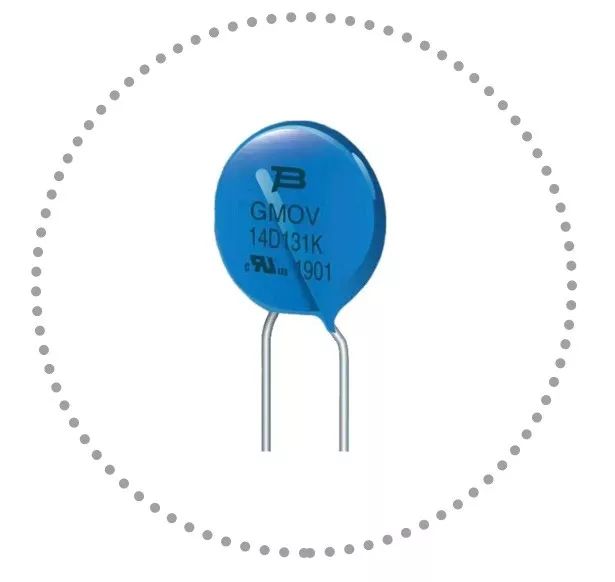

压敏电阻

　　⑥气敏电阻气敏电阻是一种将检测到的气体的成分和浓度转换为电信号的传感器，它是利用某些半导体吸收某种气体后发生氧化还原反应制成的，主要成分是金属氧化物。它的主要品种有：金属氧化物气敏电阻，复合氧化物气敏电阻，陶瓷气敏电阻等。

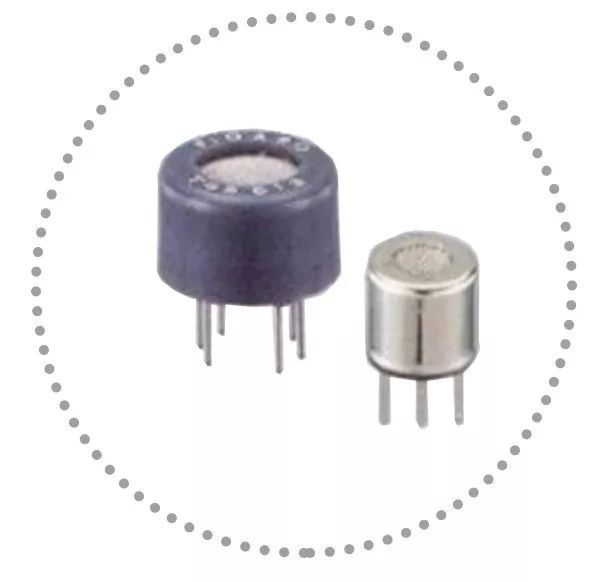

气敏电阻
