电容器的作用是什么

　　电容器共有三大主要作用：

　　1、储能：避免电源的扰动对负载造成影响；“应急储备”，避免因负载的波动导致电源的波动（远水不解近渴，负载就近“电容储能”，无需“事事请示中央”，请求调拨能源）

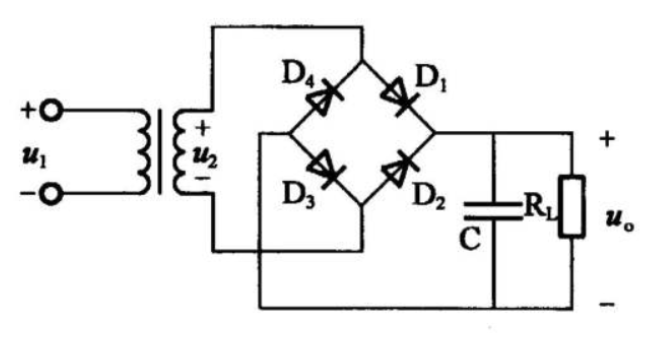

　　2、滤波：何谓滤波？类比生活中的例子：口罩、净水器滤芯、空气净化器的滤芯；所谓滤波即滤除杂波，保留所需的有用信号。

　　滤波的原理：选择性通过（选择性地使得有用信号（某个频段）通过；滤除无用的噪音与其它无用的频段）；电容对电压波动（即交流）敏感（“隔直通交”；噪音、波动均为“交流”，可通过电容）

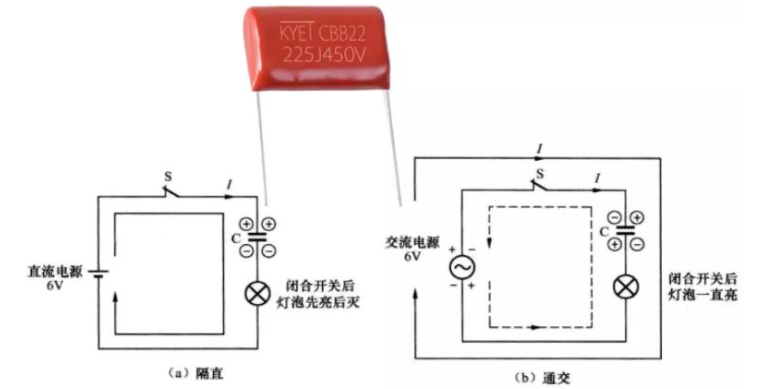

　　3、隔直：电容串联于信号线之中（音频电路之音频输入；串行通讯电路之信号输入）；利用电容“隔直通交”的原理（仅允许（有用的）交流信号通过；隔离直流信号（使得电路正常工作的偏置电压））

　　电容器的其他作用：

　　1、电源电路中的三大应用：

　　（1）储能：“黄金地段”，维稳

　　对能源需求量大：对抗电源输入扰动，抑制负载波动

　　重大节点：电源输入总路及支路，电源输出总路及支路

　　（2）去耦：

　　大容量电容“不纯粹”，譬如220uF电解电容，输入信号频率较高时，体现为“感性”，尤其是电解电容，高频时的“感性”尤为明显；

　　大电容并联小容量陶瓷电容，譬如100nF，出现“感性”的频率点相对来说更高，与大电容并联使用，弥补其高频特性的不足。

　　“去耦”即“去掉耦合在大电容上的‘感性’”

　　（3）旁路：靠近芯片电源管脚上的小电容，譬如1nF

　　两个作用：

　　满足芯片”瞬态突增“的电流需求

　　抑制芯片的瞬态电流需求的波动对电源的其它支路造成的不良影响。

　　以数字（逻辑门电路）为例：开“门”，需要能量，旁路电容就近满足；关“门”，释放能量，旁路电容就近吸收；一言以蔽之，所谓“旁路”电容，闲杂人等一旁走开。

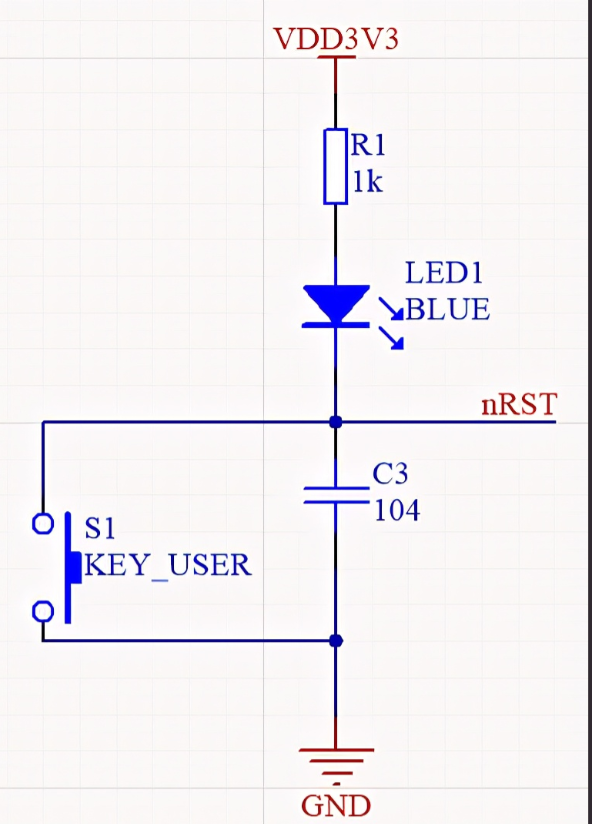

　　2、数字电路中的上电复位电路：（与电阻串联）

　　调节电容的充放电时间：延缓电平的变化；提供充足的上电复位时间。

　　3、负反馈回路之中的相位补偿

　　4、电容的用途纷繁复杂，少了电容，电路就没了安全感，时刻处在胆战心惊之中。
