二极管和三极管的区别联系

     二极管和三极管是完全不同的元器件，但是在结构上却存在非常类似的地方：都是由P型半导体和N型半导体构成的。下面和大家分享一下二极管和三极管的基本知识。

　　二极管是由P型半导体和N型半导体构成，在P型半导体上引出的电极为阳极，在N型半导体上引出的电极为阴极，具有单向导电特性。在阳极和阴极上加入一定的正向电压后，二极管导通；在阳极和阴极上加入反向电压后，二极管截止。二极管在导通时会产生一定的电压降，硅管一般在0.7V左右；锗管一般在0.2V左右。

　　二极管应用广泛，如用在电源电路中起到直流电源的防反接作用；用在整流电路中起到整流作用等。

　　2、三极管

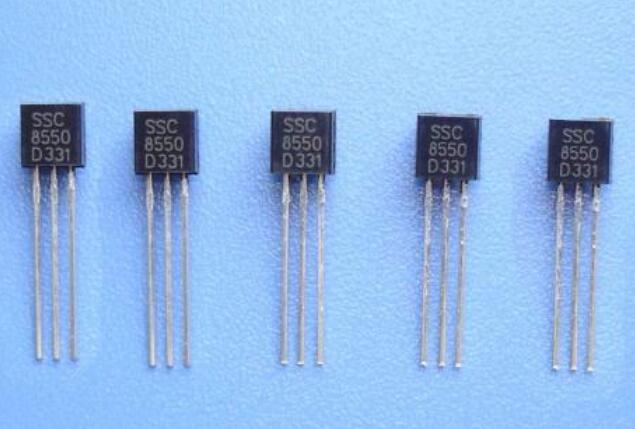

　　三极管也是由N型半导体和P型半导体构成的，是一个三层结构。根据半导体结构的不同可以分为NPN三极管和PNP三极管，分别具有三个电极：基极b、发射极e以及集电极c。具有三个工作状态：分别为：截止区、线性放大区以及饱和区。根据不同的工作区域，既可以用作开关又可以用作信号放大

　　3、两者关系

　　二极管和三极管的关系密切，都是由N型半导体和P型半导体构成的。只是在结构排列上不同，如果把一个PN结看作是一个二极管的话，那么三极管就是由两个二极管构成的。而且NPN型和PNP型三极管中PN结的方向正好相反。

来源：电子说
